8 1/2″(215.9mm),16毫米主切削齿,四刀翼,中软地层,PDC胎体钻头

特点:双排齿+八刀翼+四水眼

所属分类:

PDC胎体钻头

产品咨询:


产品详情

PDC胎体钻头是一种广泛应用于石油、天然气和地热井钻探中的高效钻具。其独特的设计和材料组合使其在各种地质条件下都能表现出色,广泛适合各种地层的快速钻进作业。8 1/2英寸、4刀翼、16毫米主切削齿的PDC胎体钻头,是目前市场上高效、经济且适用范围广泛的钻具之一。



钻头参数



钻头尺寸 (in)8 1/2″
钻头尺寸 (mm)215.9
刀翼数4
主切削齿规格 (mm)16
喷嘴数6
保径长度2″-3.5″
连接扣型4-1/2″ API REG
推荐转速 (r/min)60-250
推荐钻压 (KN)10-100
推荐排量 (lps)25-36
净重/毛重 (kg)56/70(以实物称量为准)
装箱尺寸 (mm)580×285×285
适用地层中软地层,如:石灰岩,黏土层,页岩,等
结构特点

◆ 使用优质碳化钨材料烧结而成,有良好的抗冲蚀能力。

◆ 短抛物线外形结构、抗回旋设计,最大限度提高钻头的研磨性、稳定性,提高机械钻速,增强钻头稳定性、使用寿命。

◆ 合理配置高品质PDC复合片,优化布齿结构,提高钻头的攻击性、抗研磨性。

◆ 水力结构优化,井底流场化设计,利于岩屑的运移和防泥包。



锐石PDC钻头型号说明



详情查看河北锐石钻头制造有限公司的官网:https://www.ruishibits.com/

M

16

4

2

FG

钻头类型

S:PDC钢体钻头

M:PDC胎体钻头

主切削齿直径
13/16/19:13/16/19 mm

刀翼数
3、4、5、6...

适应地层硬度
1-7 从软到硬

特性代码
J/A 金系列;X 斜规径;C 侧钻钻头;Q 取芯钻头;B 双芯钻头;F 辅助切削;G 进口复合片



PDC胎体钻头的特点



PDC胎体钻头是一种广泛应用于油气井、煤矿、地质勘探等领域的钻井工具,以其高硬度、高强度、长寿命和优异的破岩效率成为钻井领域的重要工具,其材料与结构设计使其在软至中硬地层中表现出色,同时具备良好的抗冲蚀性和耐磨性,适用于多种复杂地层条件下的钻井作业,其综合特点主要体现在以下几个方面:


材料与结构特点:
PDC胎体钻头的胎体部分通常采用碳化钨粉末冶金烧结工艺制成,具有高硬度、高强度和良好的耐磨性,同时具备优异的抗冲击性能。材料中常加入高熵合金或碳化钨粉末,形成均匀分布的相共晶结构,以提高胎体钻头的整体性能。此外,胎体钻头的复合片焊接强度高,能够有效承受钻井过程中的各种应力。


适用地层范围:
PDC胎体钻头适用于软至中硬地层,特别是在中硬至坚硬地层中表现出色。其设计允许在不同地层条件下实现快速钻进,尤其适合长距离主孔钻进。此外,胎体钻头还能够适应部分硬脆夹层地层。


破岩效率与切削性能:
PDC胎体钻头通过聚晶金刚石复合片(PDC)实现岩石的剪切破岩,具有较高的破岩效率。其切削齿设计优化了齿形、倾角和布齿密度,提高了机械钻速和钻进效率。此外,胎体钻头的复合片组合形式多样,可根据地层特点选择合适的切削齿类型,如刮刀式、单齿式和组合式。



使用寿命与维护:
PDC胎体钻头的使用寿命较长,通常可达数百米甚至上千米。其制造工艺简单,生产周期短,修复后易于更换磨损部分,从而延长使用寿命。在实际应用中,胎体钻头表现出良好的抗冲蚀性和耐磨损性,尤其在大排量条件下仍能保持较长的寿命。


水力设计与清洗能力:
PDC胎体钻头采用水力平衡设计,配备可更换的螺纹喷嘴,能够形成理想的井底流场,充分清洗和冷却切削齿。这种设计不仅提高了切削齿的工作寿命,还增强了钻井效率。


制造工艺与成本效益:
PDC胎体钻头的制造流程包括模具设计、胎体配方、粉末装模和烧结成型等步骤。其制造成本相对较高,但性能优越,尤其在复杂地层中的表现常常优于钢体钻头。此外,胎体钻头的生产周期较短,适合大规模生产。



常见问题



Q:我司的优势是什么?

A:我司兼具研发和制造,是深耕业内30多年的钻头制造商,为客户提供设计研发、定制建议、生产制造、厂家直销、运输售后的高效率一条龙服务。

Q:如何在站内找到您需要的钻头型号?

A:可根据“钻头尺寸”、“主切削齿规格”、“刀翼数”、“适用地层”等等信息,在站内“产品中心”查找您需要的产品。

Q:如果找不到您需要的型号?您不知该如何选择所需的型号? 如何定制产品?

A:可点此处联系我们在线留言,告知我们您的需求,我们会很快联系您,并在以下方面为您提供专业建议。

钻头类型2-26英寸PDC钻头(钢体钻头/胎体钻头)、牙轮钻头、特殊钻头(取芯、复合型)、其他钻井工具
钻头参数PDC钻头(刀翼数、切削齿规格、复合片种类、接口规格)、牙轮钻头(齿型(镶齿/钢齿)、密封形式等;
钻井信息测井信息、井深和类型(石油井、天然气井、地热井、水井...)
岩层种类硬度1-7;石灰岩、白云岩、砂岩、黏土岩、页岩,等等
地理位置国内国外、具体区段和运输重量;
其他技术疑问-

Q:定制产品多久可以到货?

A:一般3天完成样品模型,15天旺季发货,通过陆运、海运、空运或其他运输法方式。

Q:如何解决您的技术疑点?如何询价?

A:请联系邮箱 rszwt2023@ruishibit.com 或微信zom2077,我们将尽快安排专业人员为您逐个解决技术疑点,并为您报价。

Q:我司钻头产品有哪些配件?

A:装箱后会有相关说明书进行说明。

Q:我司还有其他哪些相关产品或服务?

A:我司不仅生产制造各类PDC钻头和三牙轮钻头,还制造水力振荡器、扩孔器、螺杆钻具、旋挖钻具、工程掌片。如果您有行业相关的其他问题,我们也尽力为您解答。

……



公司资质

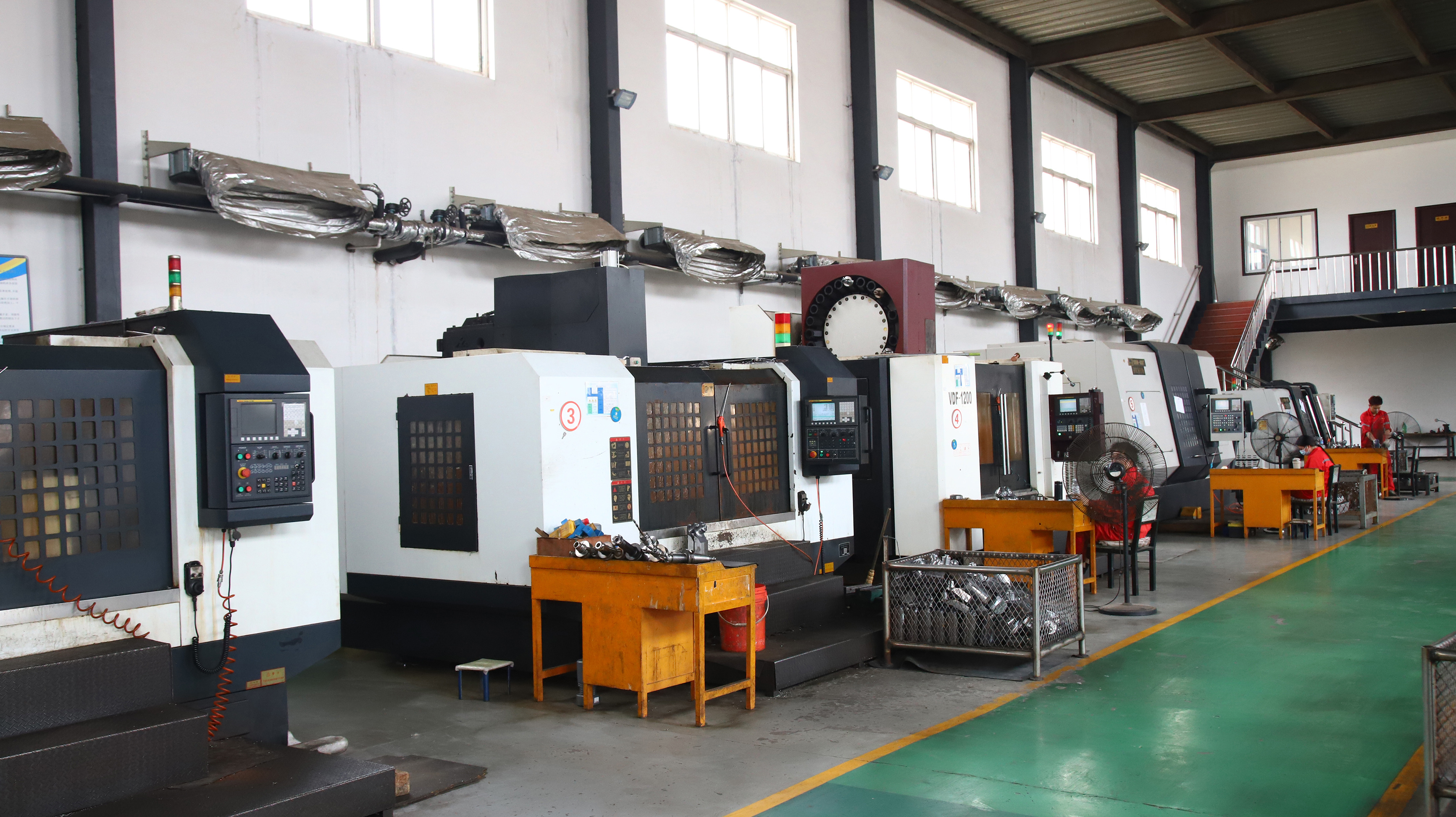

河北锐石钻头制造有限公司,始于1990年,是中石油、中石化、中海油长期的一级供应商,拥有一批从事钻头设计30多年的技术专家、先进的五轴加工中心和大量数控机床,可生产2英寸到26英寸的全型号PDC钻头,各型号牙轮钻头、取芯钻头、复合型钻头、扩孔器、水力振荡器、螺杆钻具等钻井工具,以及金刚石拉丝模坯,可根据客户需求定制。

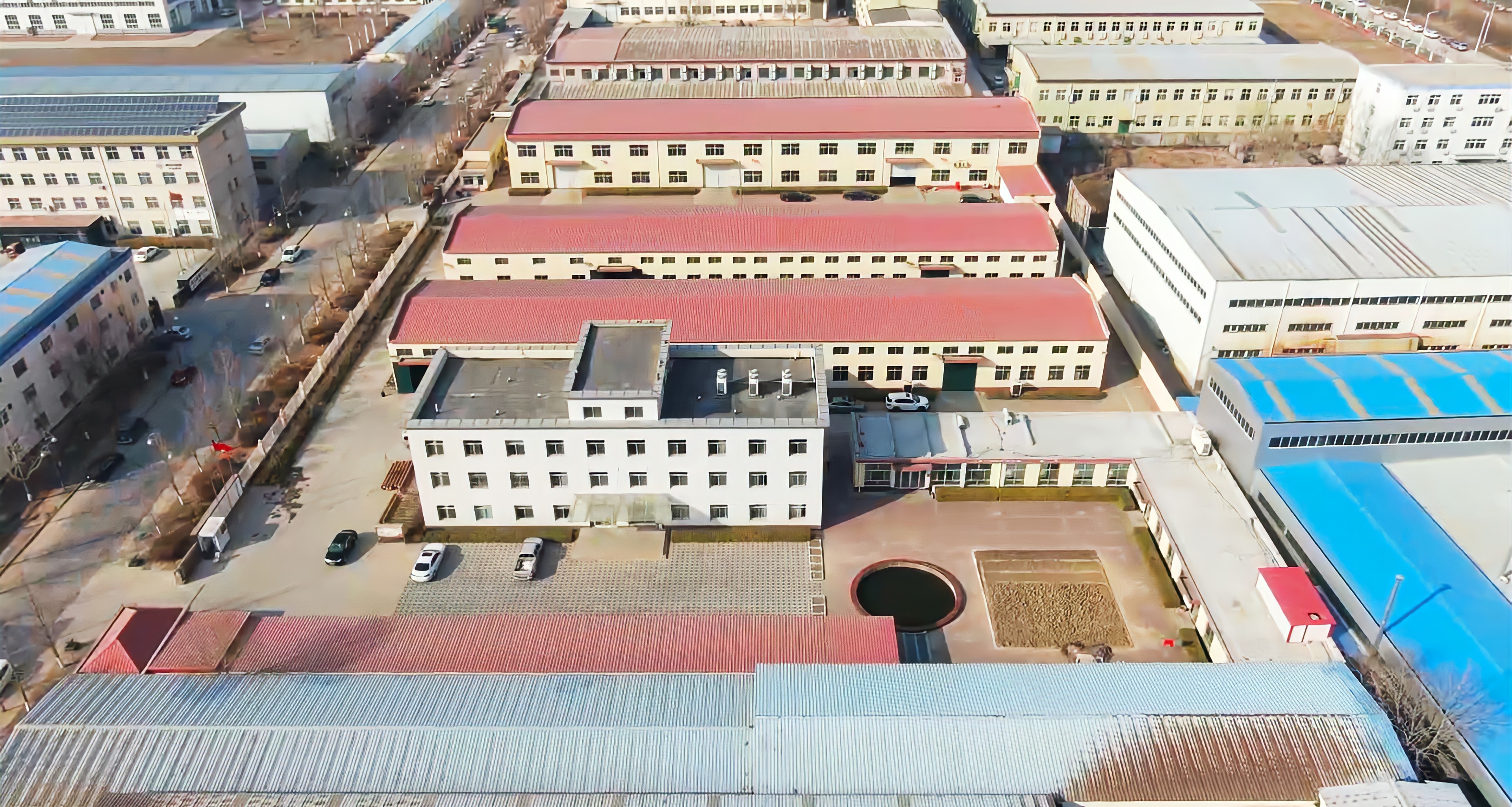

公司外景

厂房分布

牙轮钻头生产车间

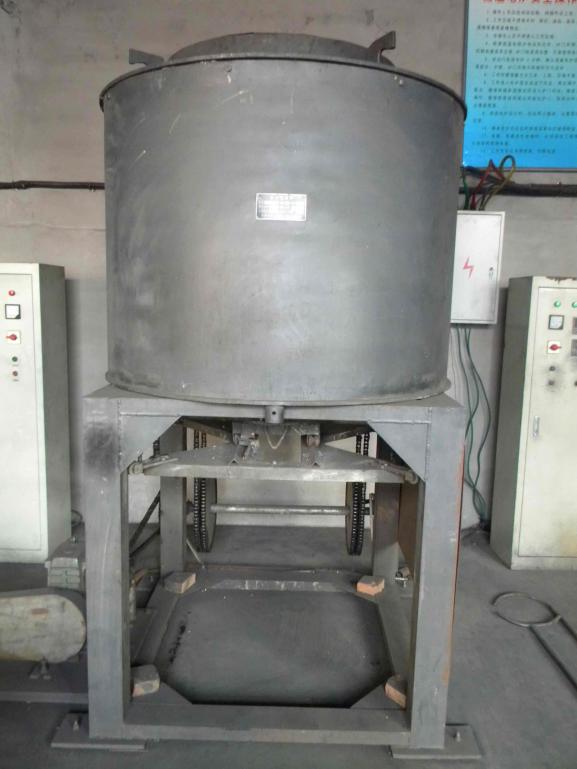

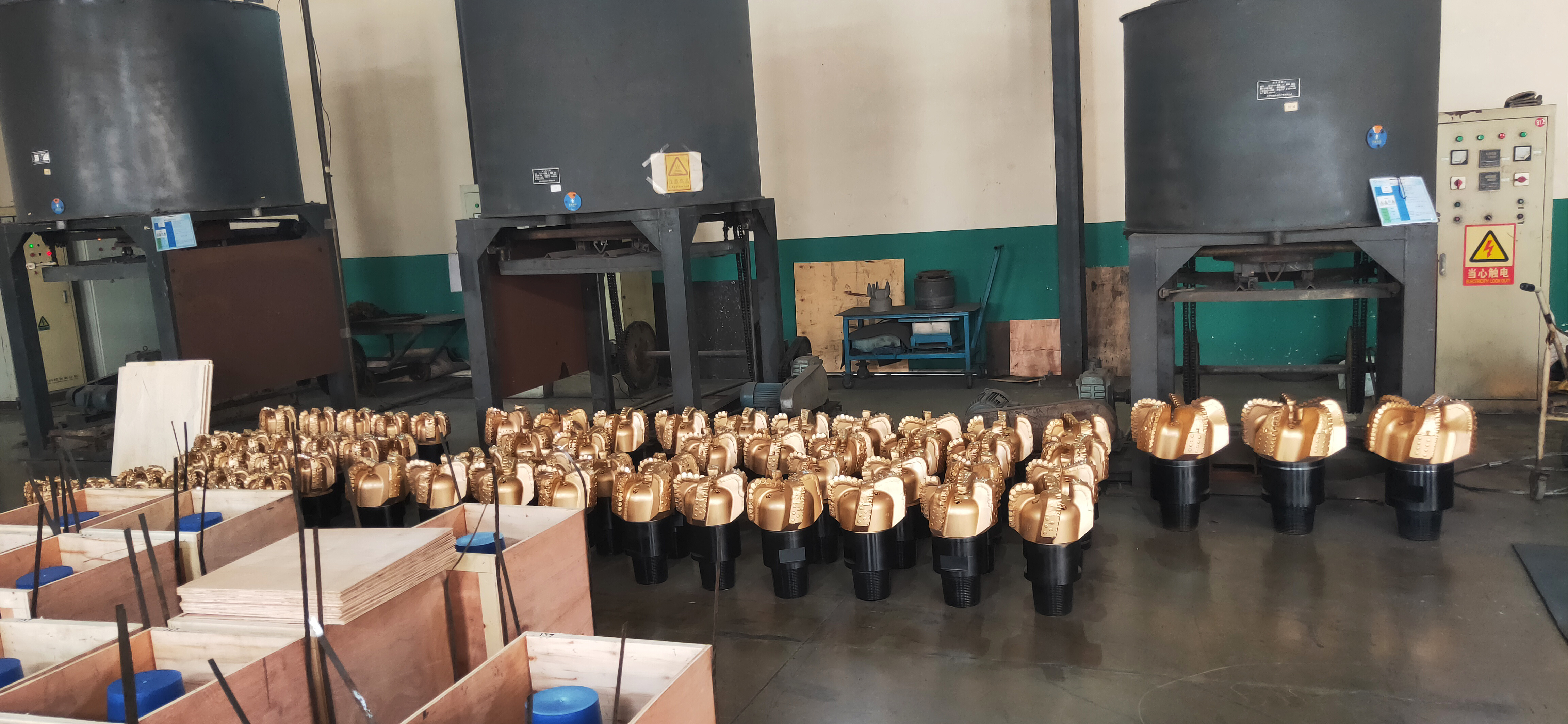

PDC胎体钻头烧结炉

我们在企业运营中严格执行API质量管理标准、ISO9001质量管理体系认证、ISO14001环境管理体系、ISO45001职业健康安全管理体系,详情请跳转“荣誉资质”页面。

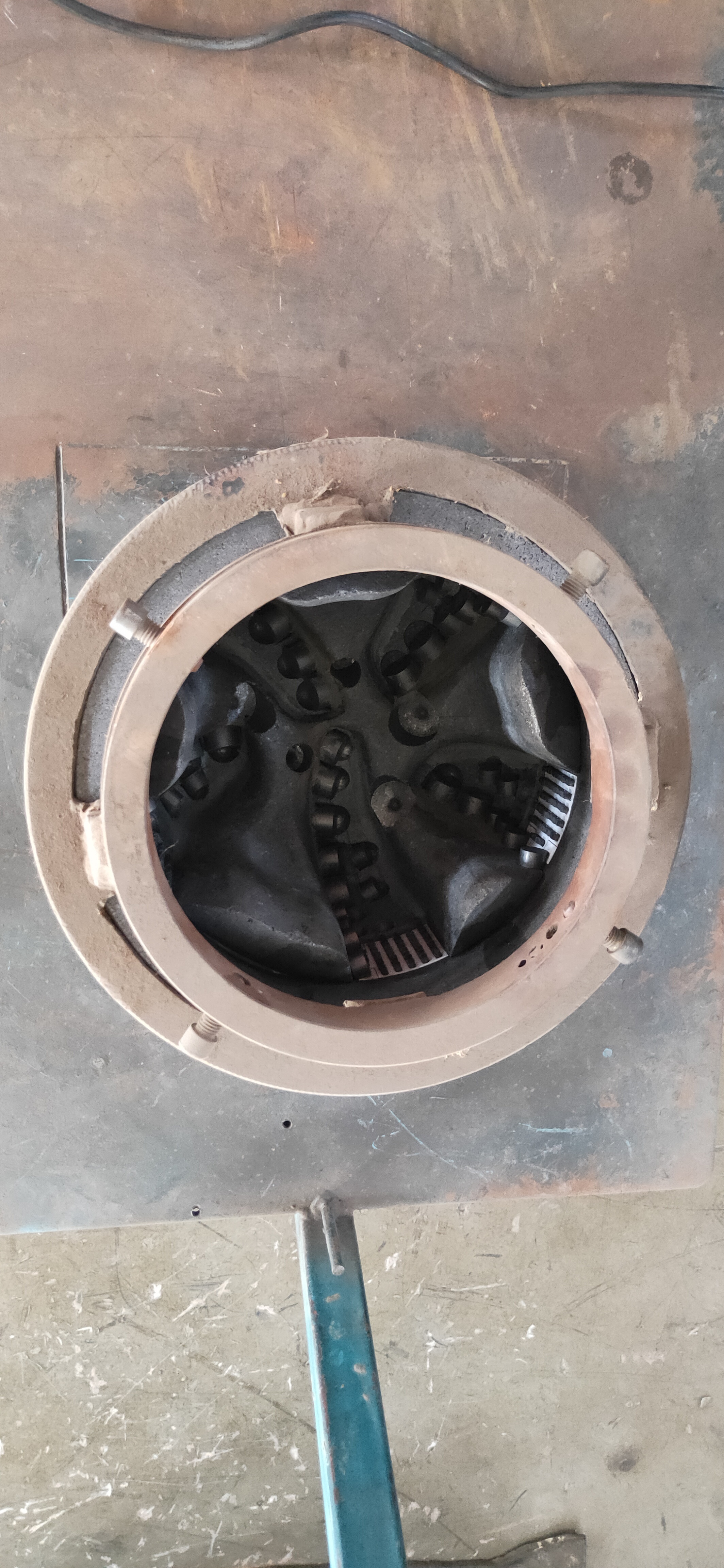

钢体加工,翻石墨陶土块,模具成型,装料

烧结冷却,钻头脱模处理

钻头冠机加工:装配接头

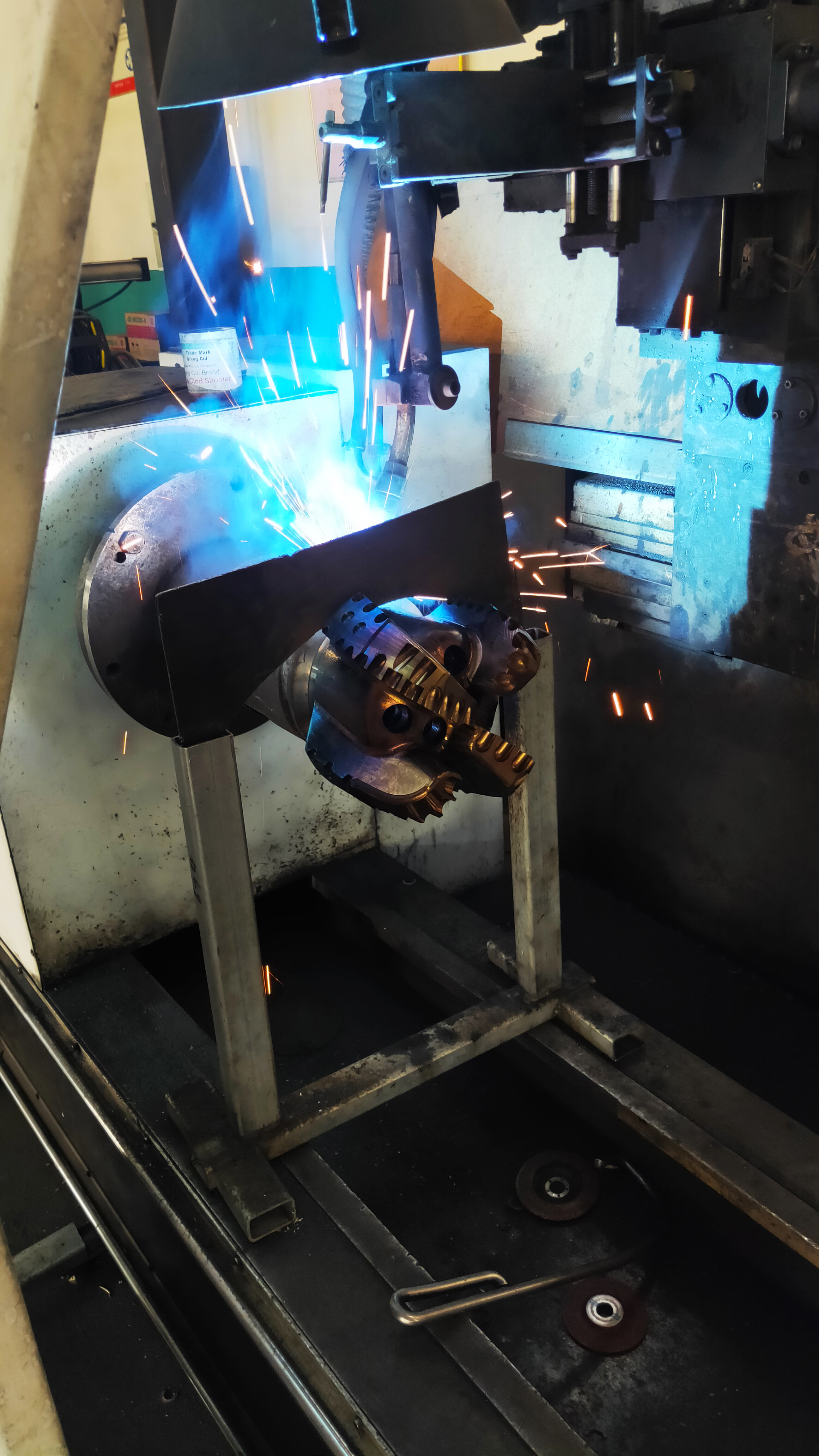

钻头体与接头对焊:加温保温,控制焊速

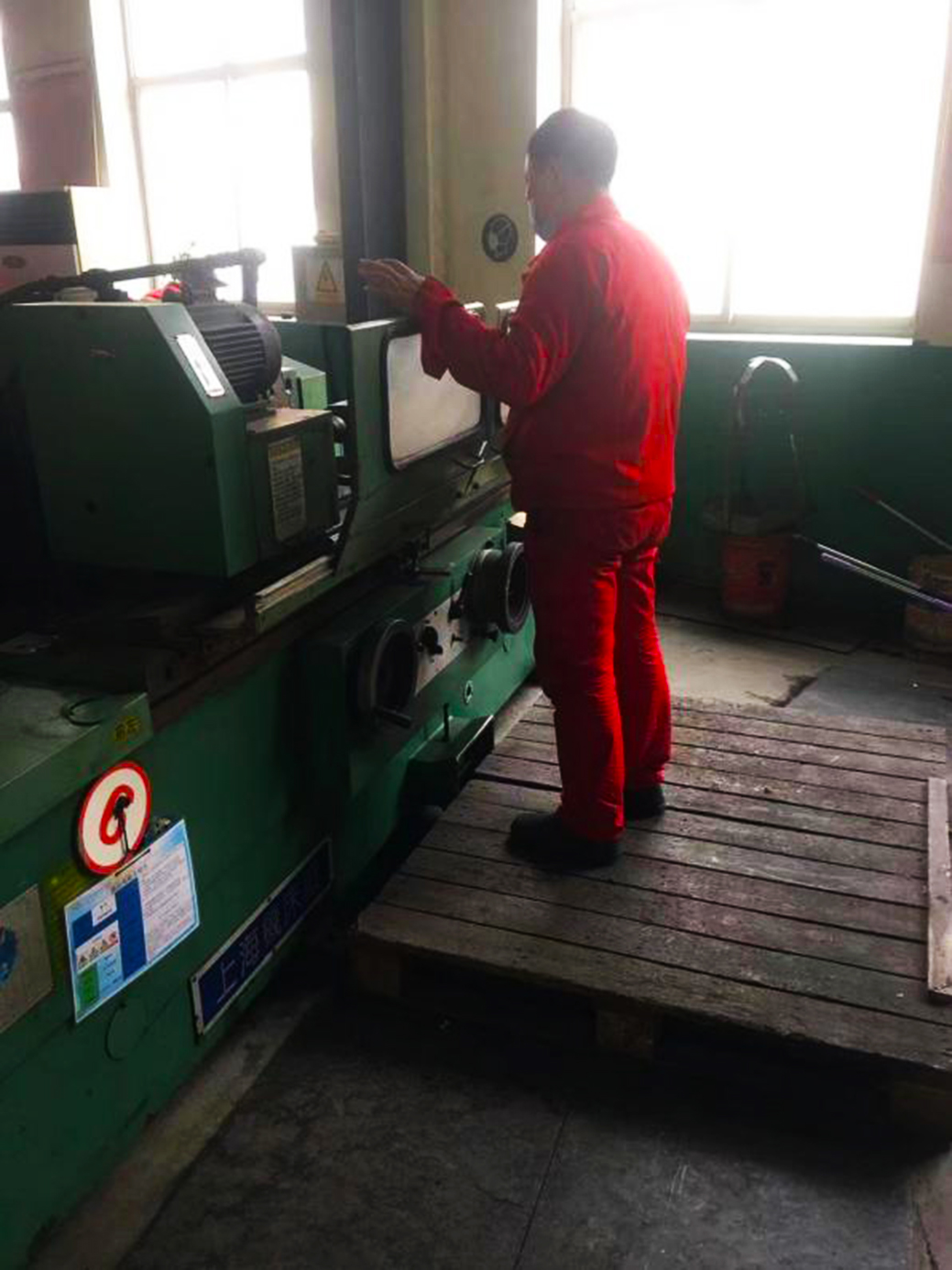

外圆机加工:钻头体与接头对焊体

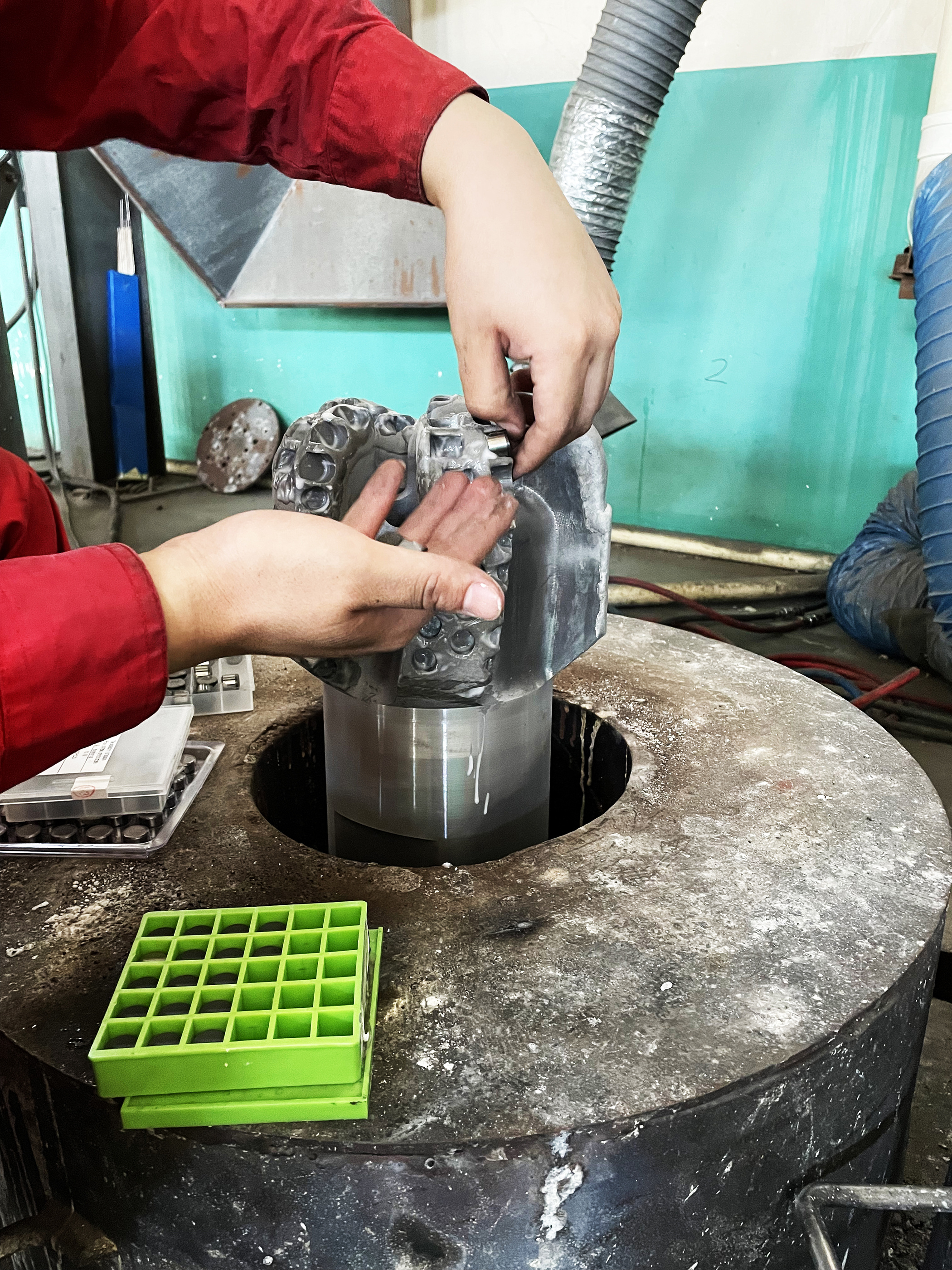

钻头体齿穴清理:清理后,用石墨替代片试装

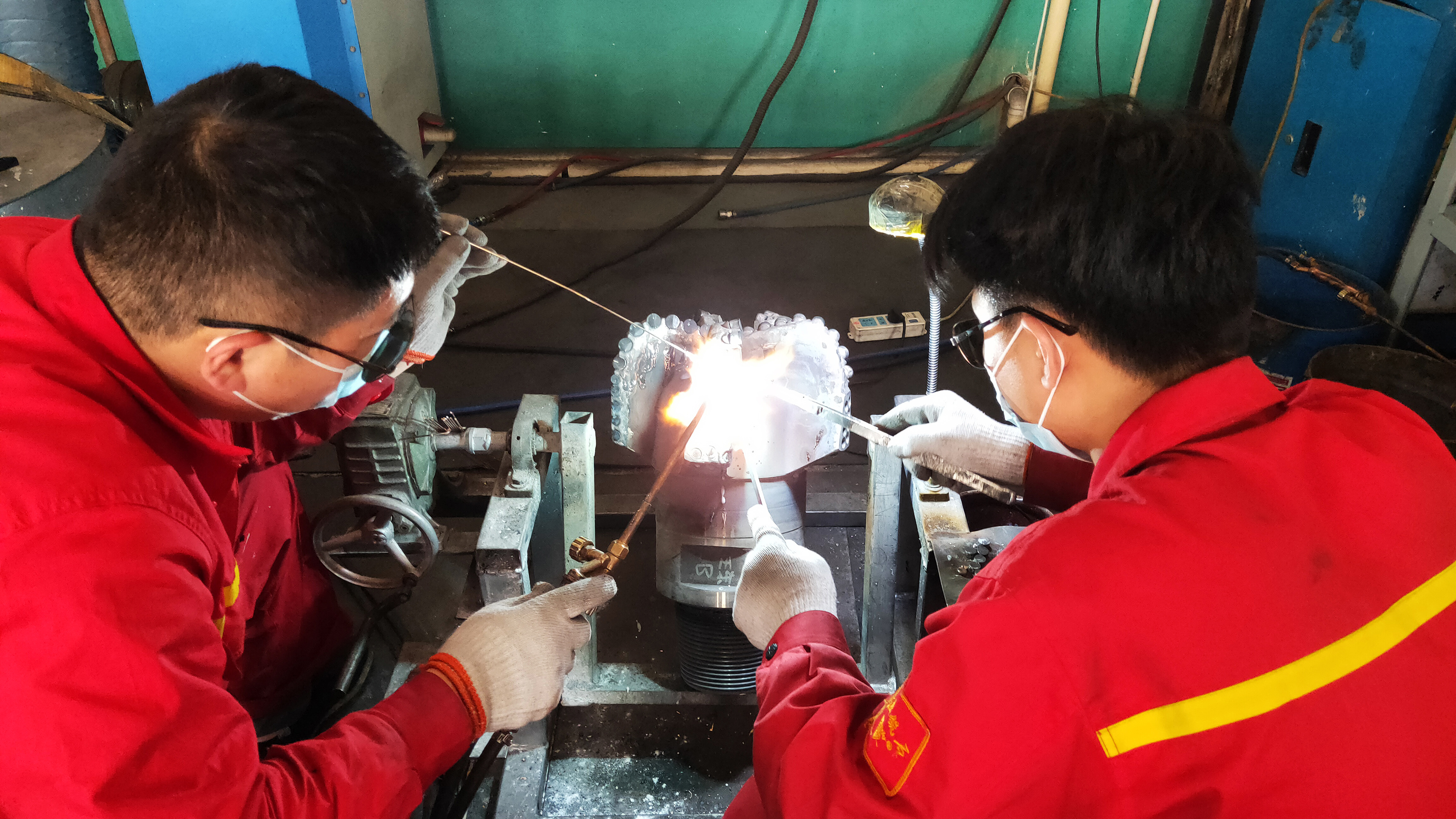

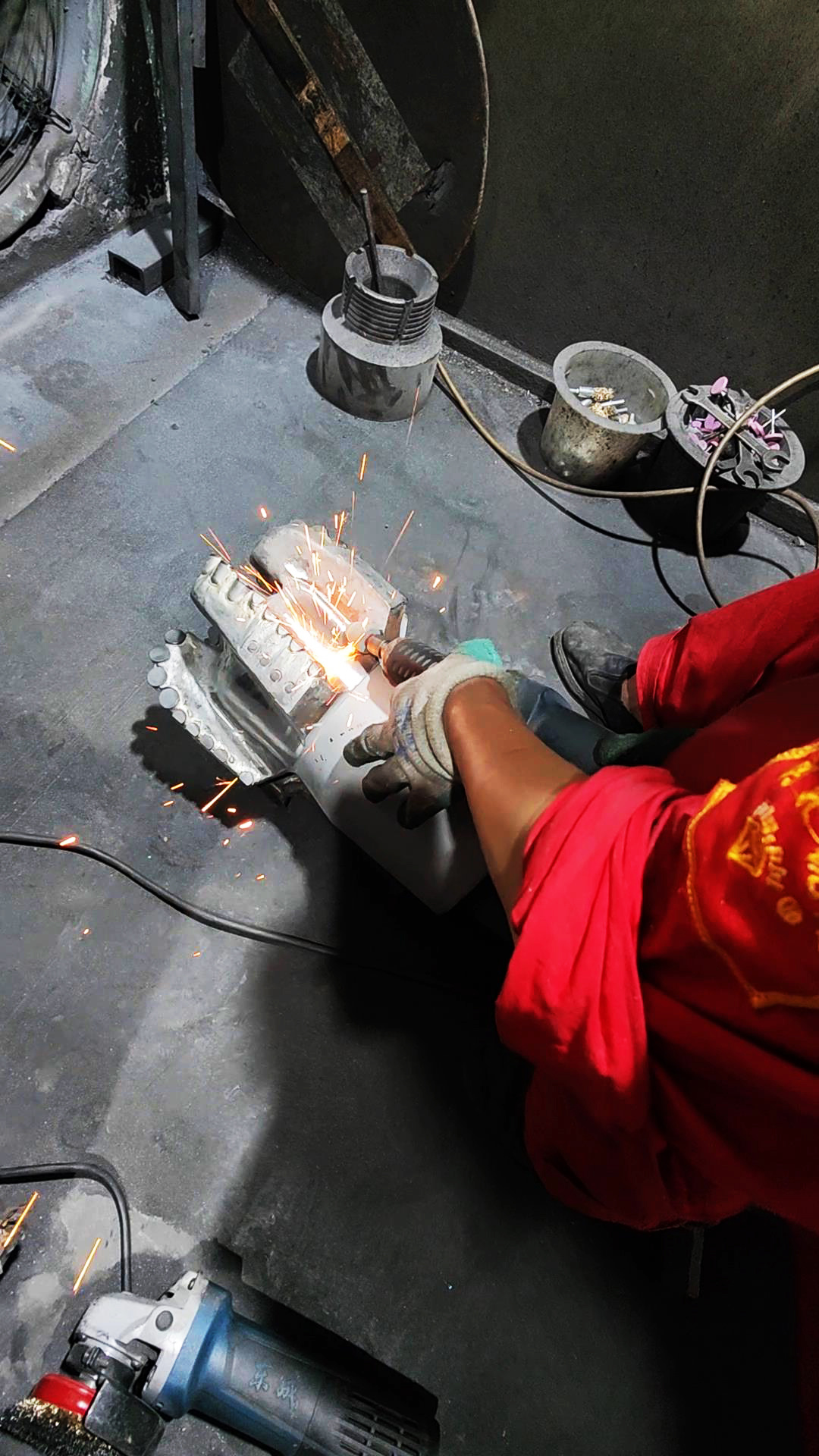

钎焊:确保纤焊层润湿渗透、充实饱满,探伤

钻头清理:磨保径,安装喷嘴

钻头美化:喷漆均匀,打钢号,做防护

包装:钻头、出厂资料、附件,校对准确



公司配备专用车队,选址交通发达,临近京九铁路和大广高速,津保南线横穿东西,样品成型3日完成,旺季发货可于15日到达。我司钻头历经三十年磨砺研发,受到99%以上客户的好评率。



检查

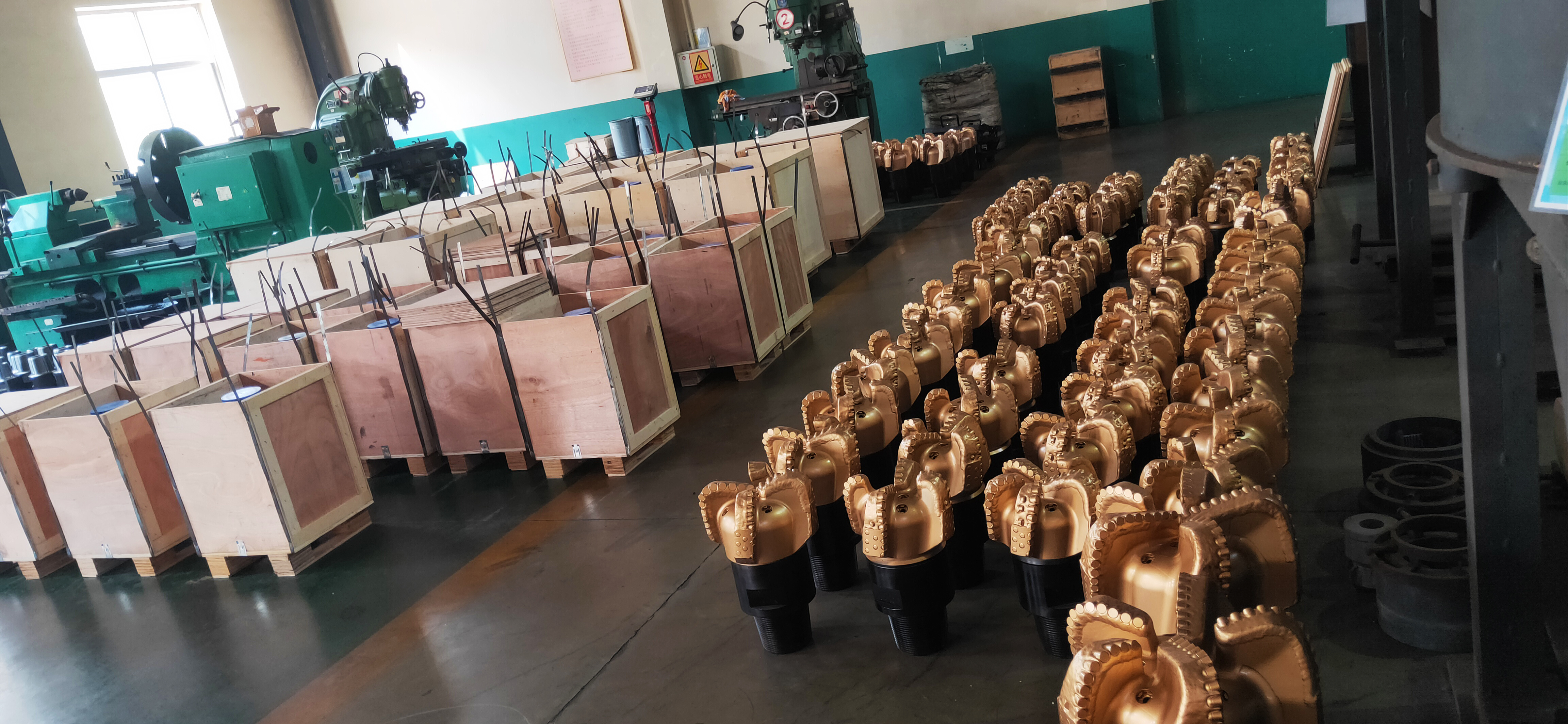

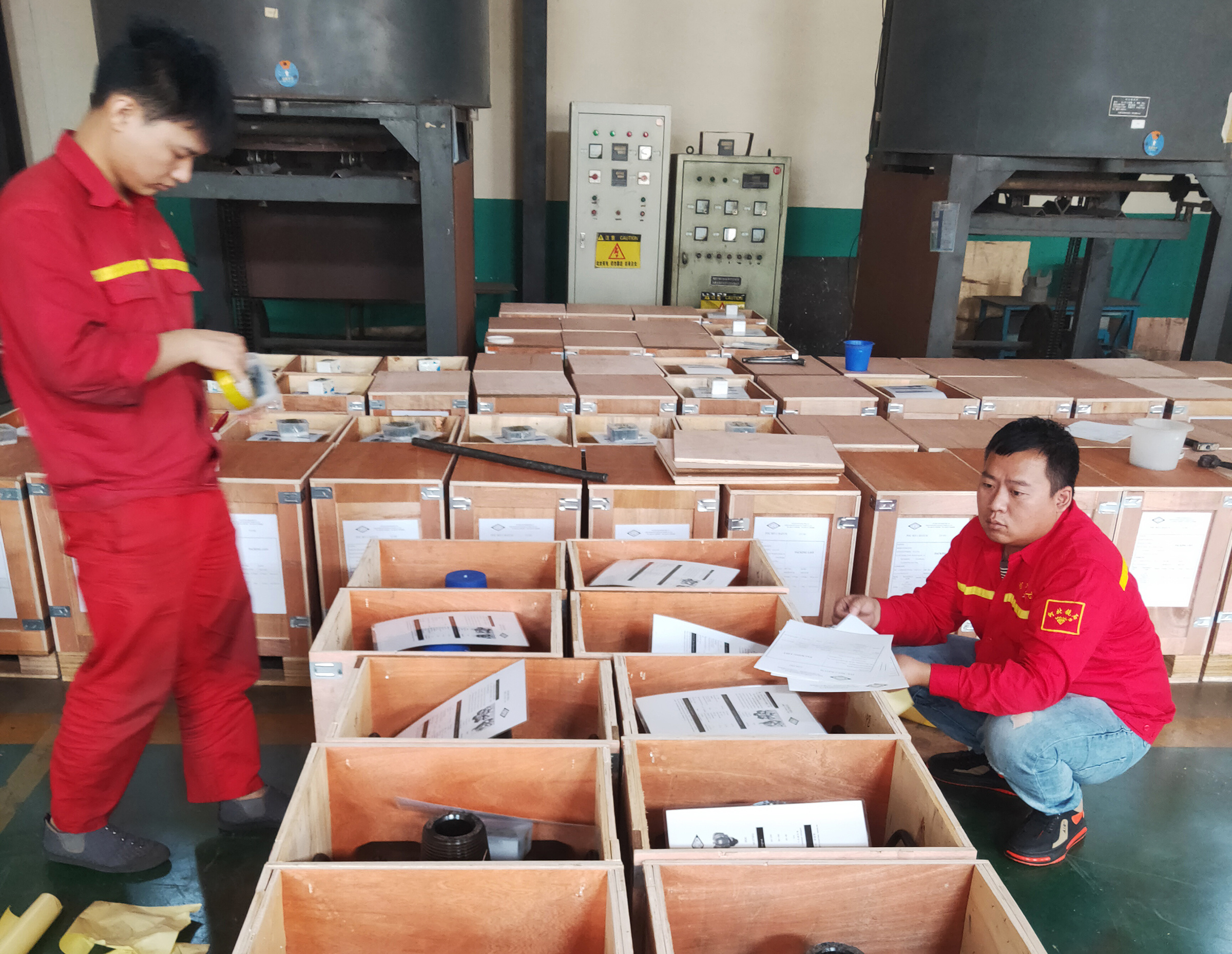

装箱

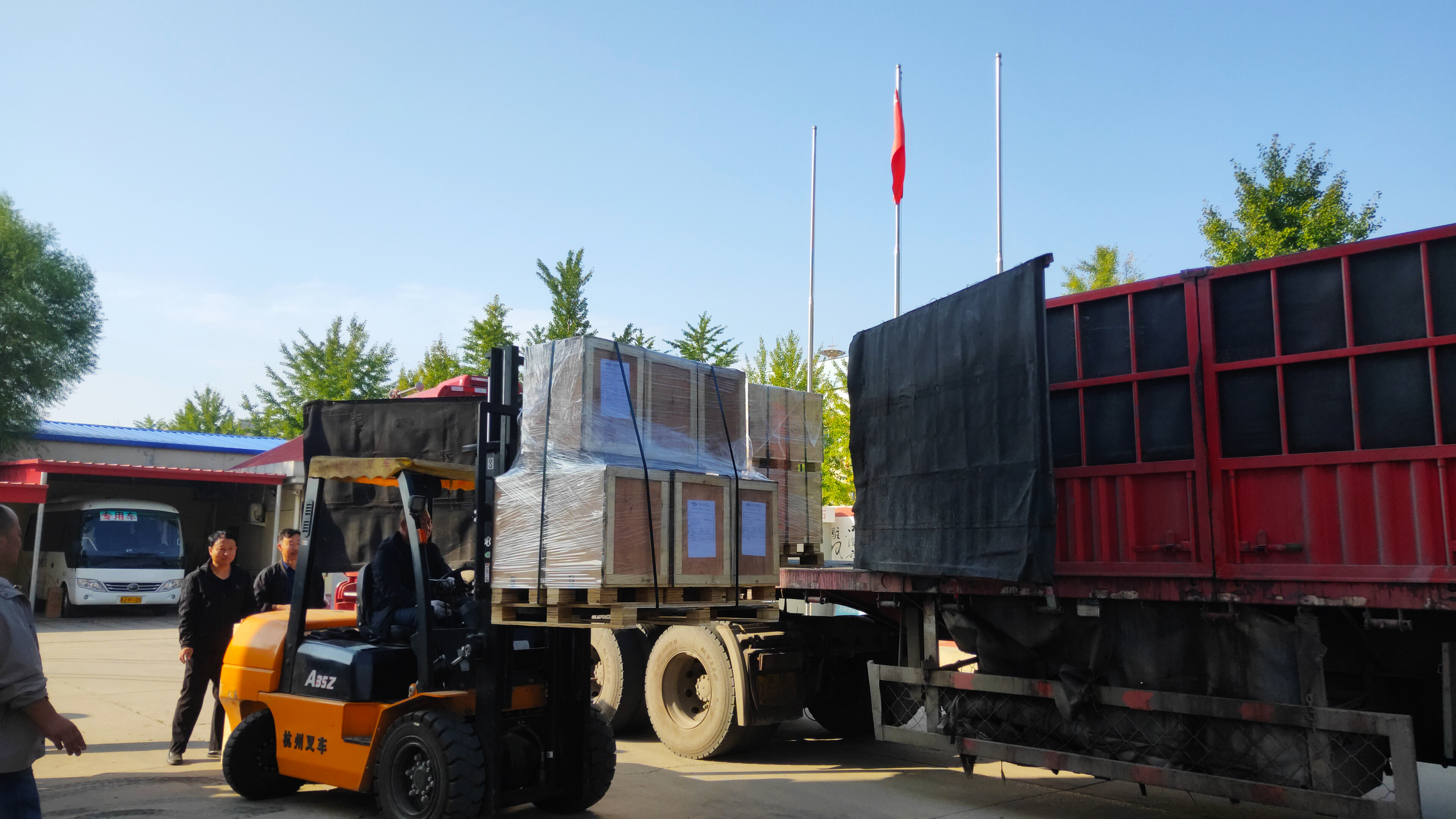

装车

运输

锐石的产品广泛应用于塔里木,吐哈,长庆,大港,四川,中原,冀东,华北等主要油田,与之建立了长期战略合作伙伴关系。我司卓越的产品质量和及时周到的服务的稳定性得到了客户的高度认可。公司产品已广泛出口到北美、中东、俄罗斯等国家和地区。

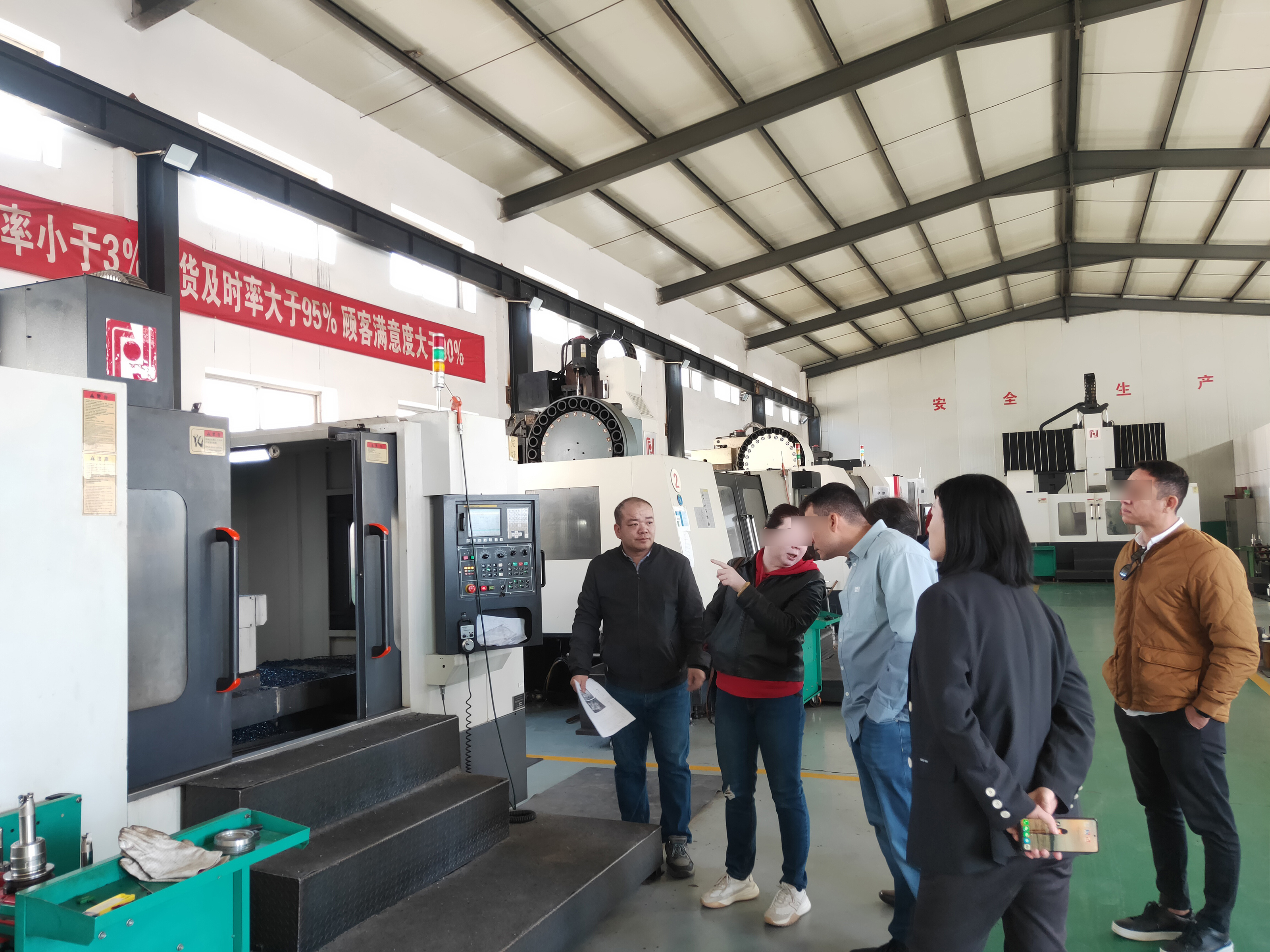

美国客户来厂考察

俄罗斯客户来厂考察

巴西客户来厂考察

巴西客户来厂考察

2024俄罗斯NEFTGAZ展会

2024伊朗石油天然气展会

2025俄罗斯NEFTGAZ展会

2025美国休斯敦OTC展会
