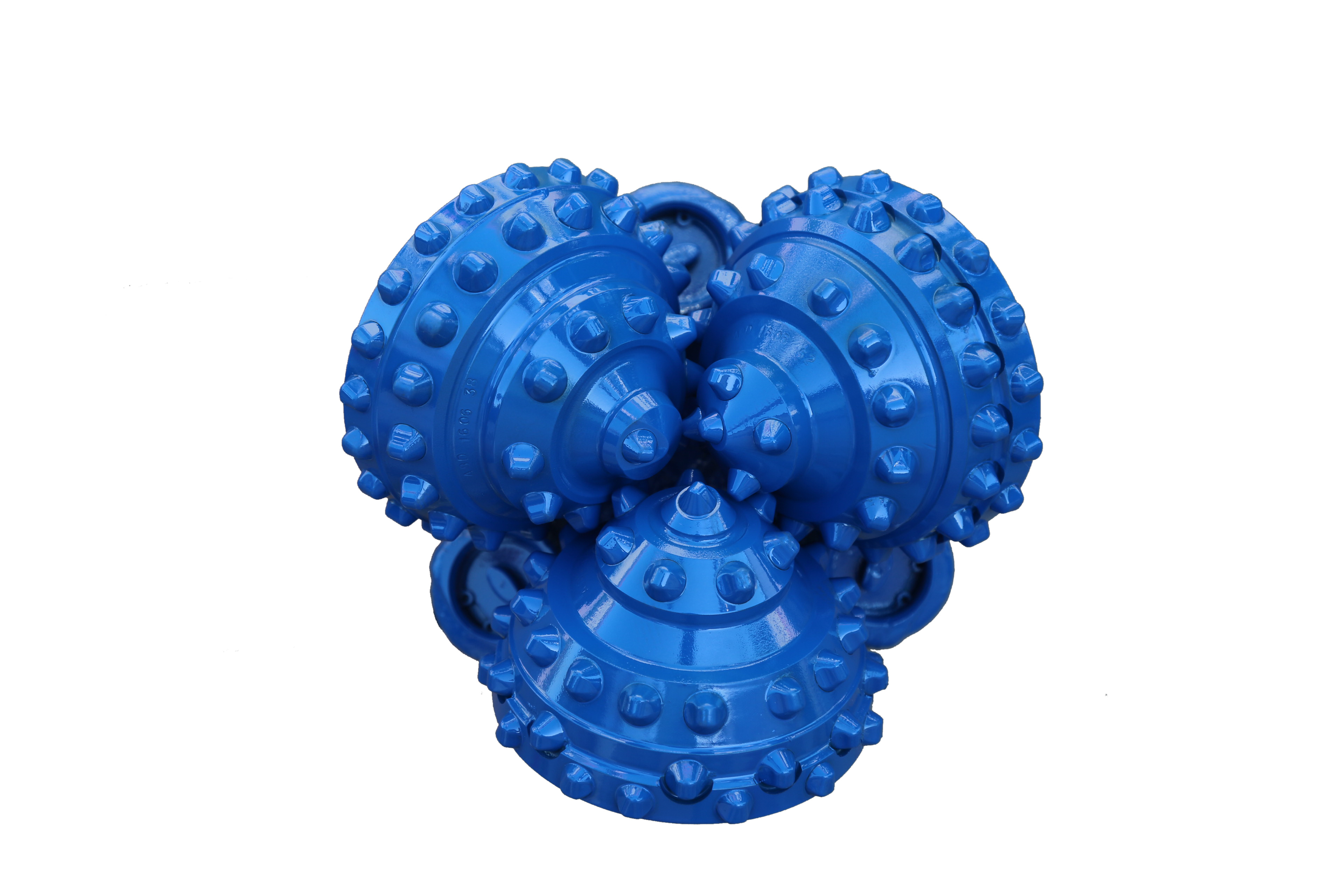

牙轮钻头是一种广泛应用于钻井作业的先进破岩工具,以其高效、稳定和适应性强的特点,广泛应用于各种地层的快速钻进作业。IADC117三牙轮钢齿钻头是目前市场上高效、经济且适用范围广泛的钻具之一。
钻头参数
IADC编码 | IADC117 | |
---|---|---|
钻头尺寸 (in) | 8 1/2″ | 12 1/4″ |
钻头尺寸 (mm) | 215.9 | 311.1 |
连接扣型 | 4-1/2″API REG | 6-5/8″API REG |
齿型 | 钢齿 | |
推荐转速 (r/min) | 橡胶密封:* 金属密封:180-60 | |
推荐钻压 (KN/mm) | 橡胶密封:* 金属密封:0.30-0.75 | |
净重 (kg) | 38 | 98 |
毛重 (kg) | 40 | 100 |
装箱尺寸 (mm) | 255×255×405 | 355×355×475 |
适用地层 | 适用于低抗压强度、高可钻性的软地层,如黏土、泥岩、白垩岩等 | |
结构特点 | ◆ 破岩效率高,耐磨性好,采用高强度、耐高温、耐磨材料,提高使用寿命。 ◆ 提醒:在实际应用中,应根据岩层的特点进行动态调整,以避免钻井压力过大造成的轴承损坏。 |
锐石牙轮钻头型号说明
详情查看河北锐石钻头制造有限公司的官网:https://www.ruishibits.com/
IADC | IADC编码 |
---|---|
1 | 1, 2, 3: 钢齿牙轮钻头,适应地层逐渐变硬; 4, 5, 6, 7, 8: 镶齿牙轮钻头,适应地层逐渐变硬 |
1 | 1, 2, 3, 4:钻头深度粉碎能力适应地层从软到硬 |
7 | 1:标准开放式滚动轴承; 2:标准开放式风冷滚动轴承; 3:带有轴径保护的标准开放式滚动轴承; 4:密封滚动轴承 5:带有轴径保护的密封滚动轴承; 6:密封径向轴承; 7:带有轴径保护的密封径向轴承 |
牙轮钻头的特点
牙轮钻头以其高效、稳定和适应性强的特点,成为现代钻井作业中不可或缺的工具,其综合特点可以从以下几个方面进行总结:
结构特点

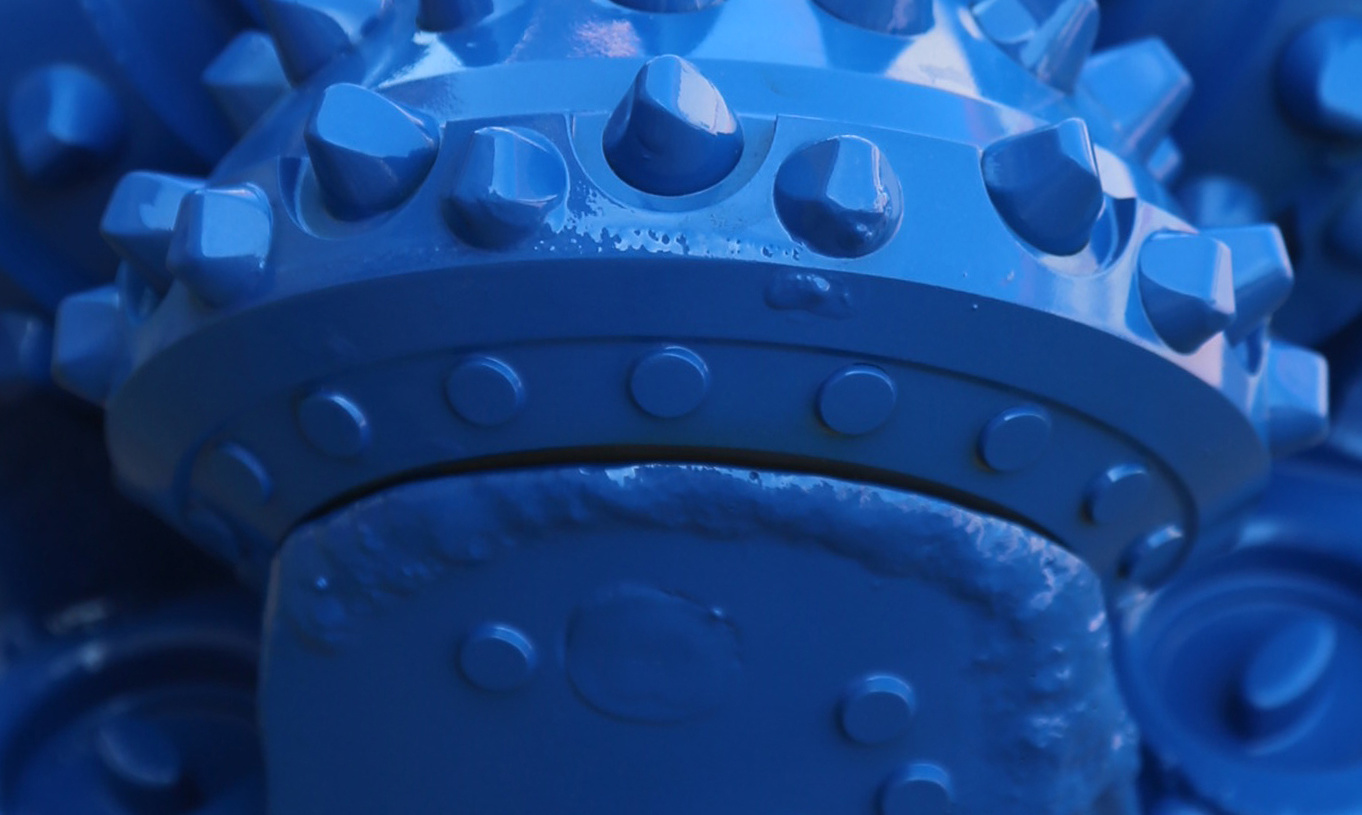

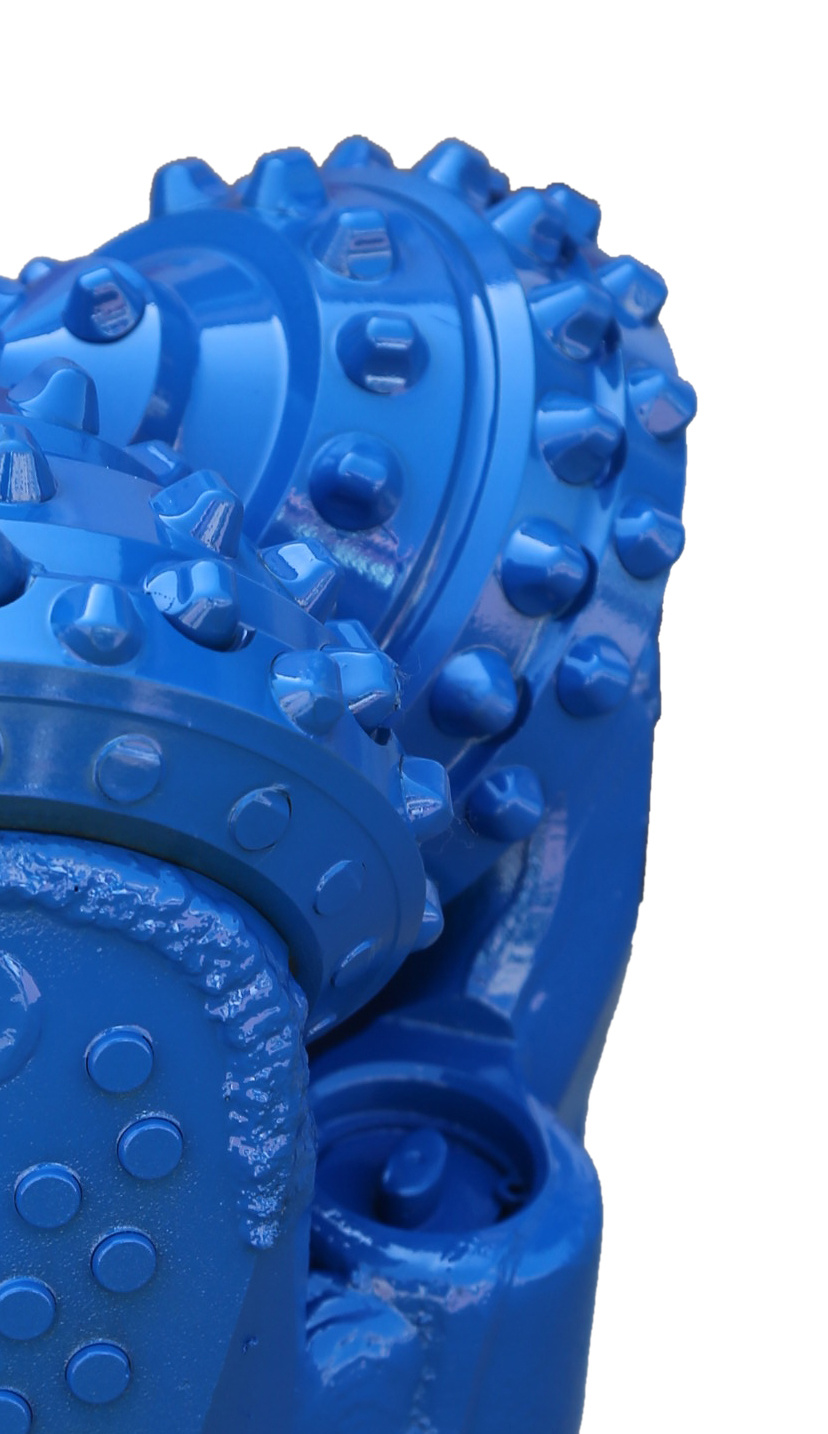

牙轮钻头通常由牙轮、轴承、水眼和喷嘴等部分组成,其核心是通过旋转和压力破碎岩石。牙轮上布满切削齿,这些切削齿交替接触井底,能够有效减少磨损并提高钻井效率。牙轮钻头按数量可分为单牙轮、双牙轮、三牙轮和多牙轮,其中三牙轮钻头应用最为普遍,因其平衡性好且钻进效率高。
轴承系统是钻头的重要组成部分,通常采用滚动轴承或滑动轴承结构。轴承内腔与牙轮轴颈配合,确保钻头在高速旋转时的稳定性和耐磨性。同时,钻头的锁紧系统包括钢球锁紧和止推轴承,用于固定牙轮并承受轴向载荷。

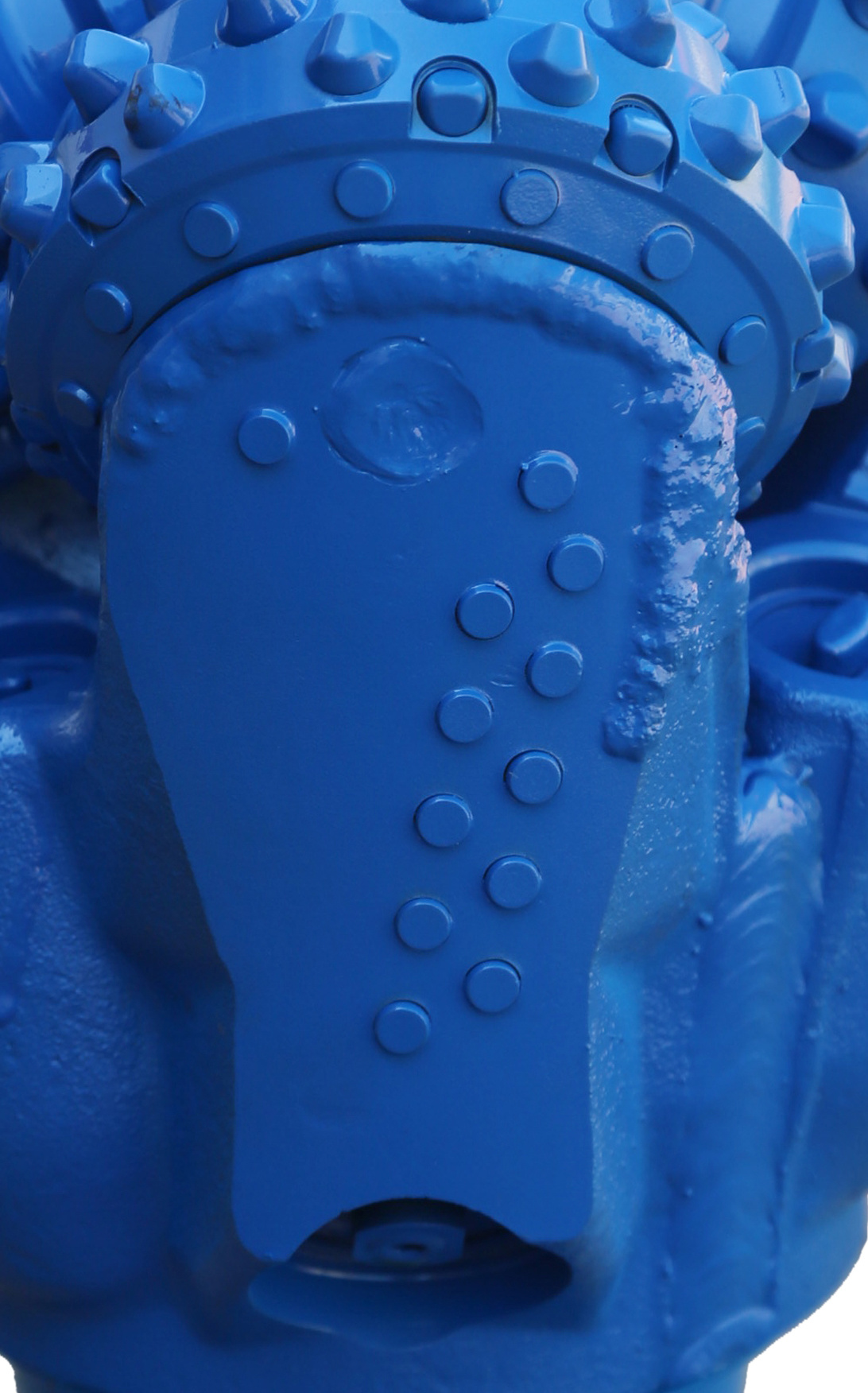

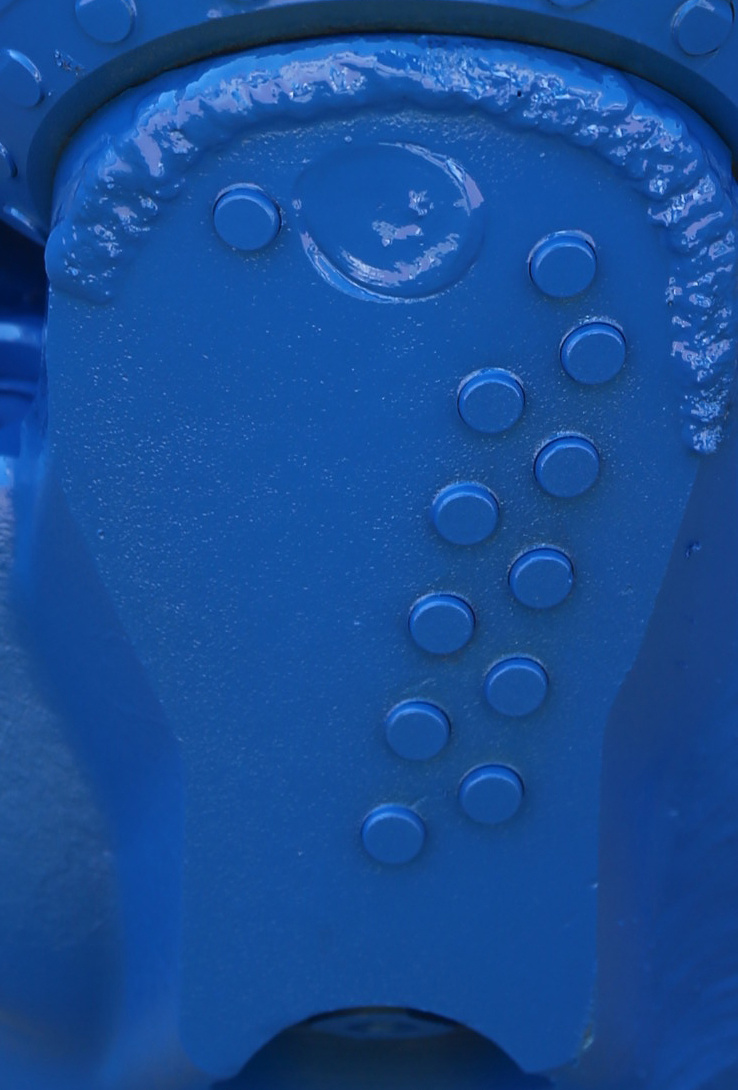

掌背扶正块 | 在牙掌表面嵌入碳化钨扶正块,能够减少钻头在研磨地层,斜向井和水平井工作过程中的磨损,提高钻头使用寿命。 |
---|---|
保径齿 | 优质碳化钨合金保径齿能够减少钻头在研磨地层中的磨损,提高钻头的稳定性和使用寿命。 |

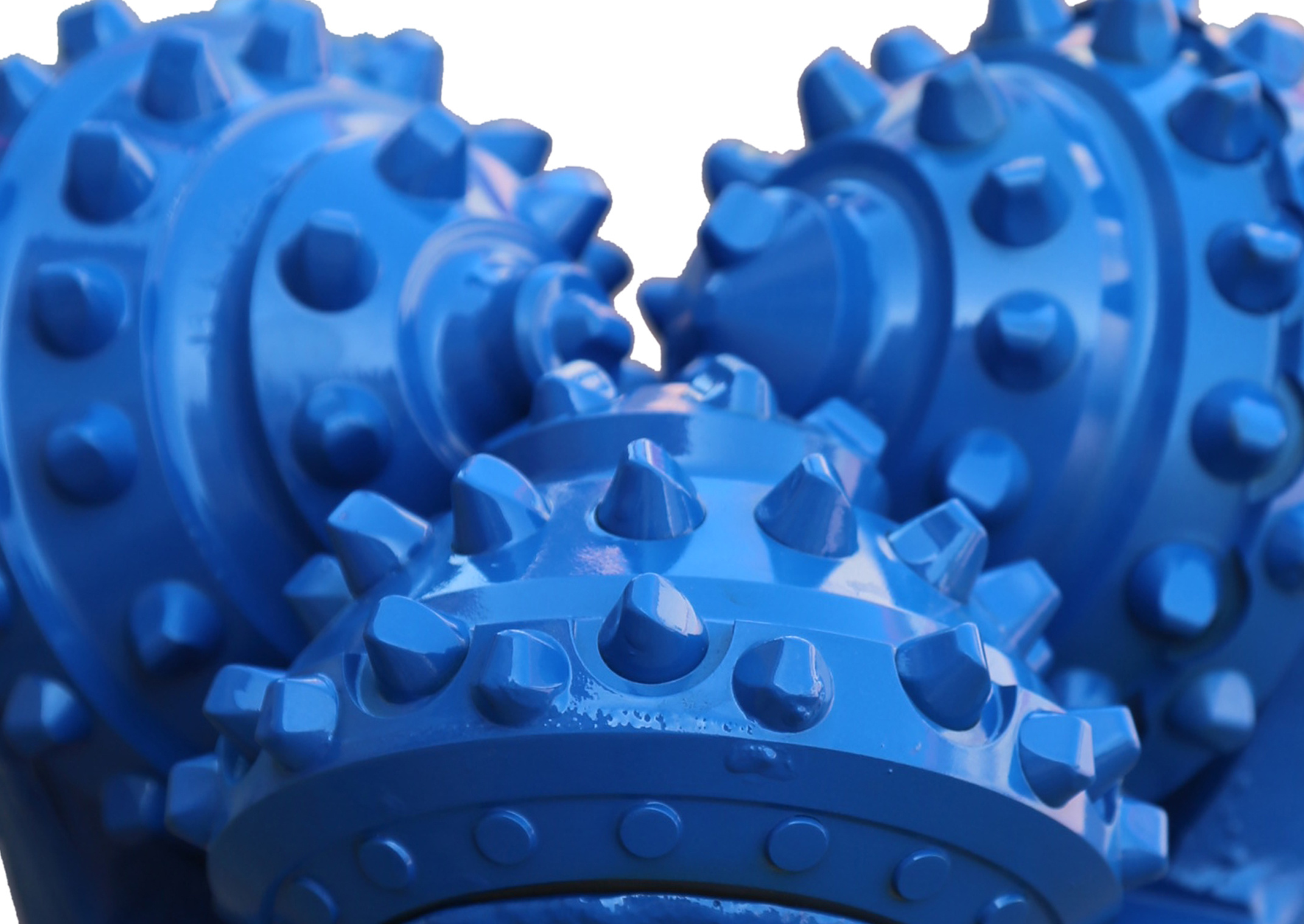

球形齿 | 球状齿形拥有更好的抗弯强度,能够进一步提高钻头的耐磨性和使用寿命,适用于高研磨性的坚硬地层。 |
修边齿 | 能够保护牙掌掌尖,减少在钻进过程中高温对轴承密封性的影响,提高钻头的耐久性和机械钻速。 |
六点稳定系统 | 此设计力求牙轮钻头在钻进过程中通过六个受力点与井壁接触,更有效的 提高钻头的稳定性,保护切削齿结构完整。 |

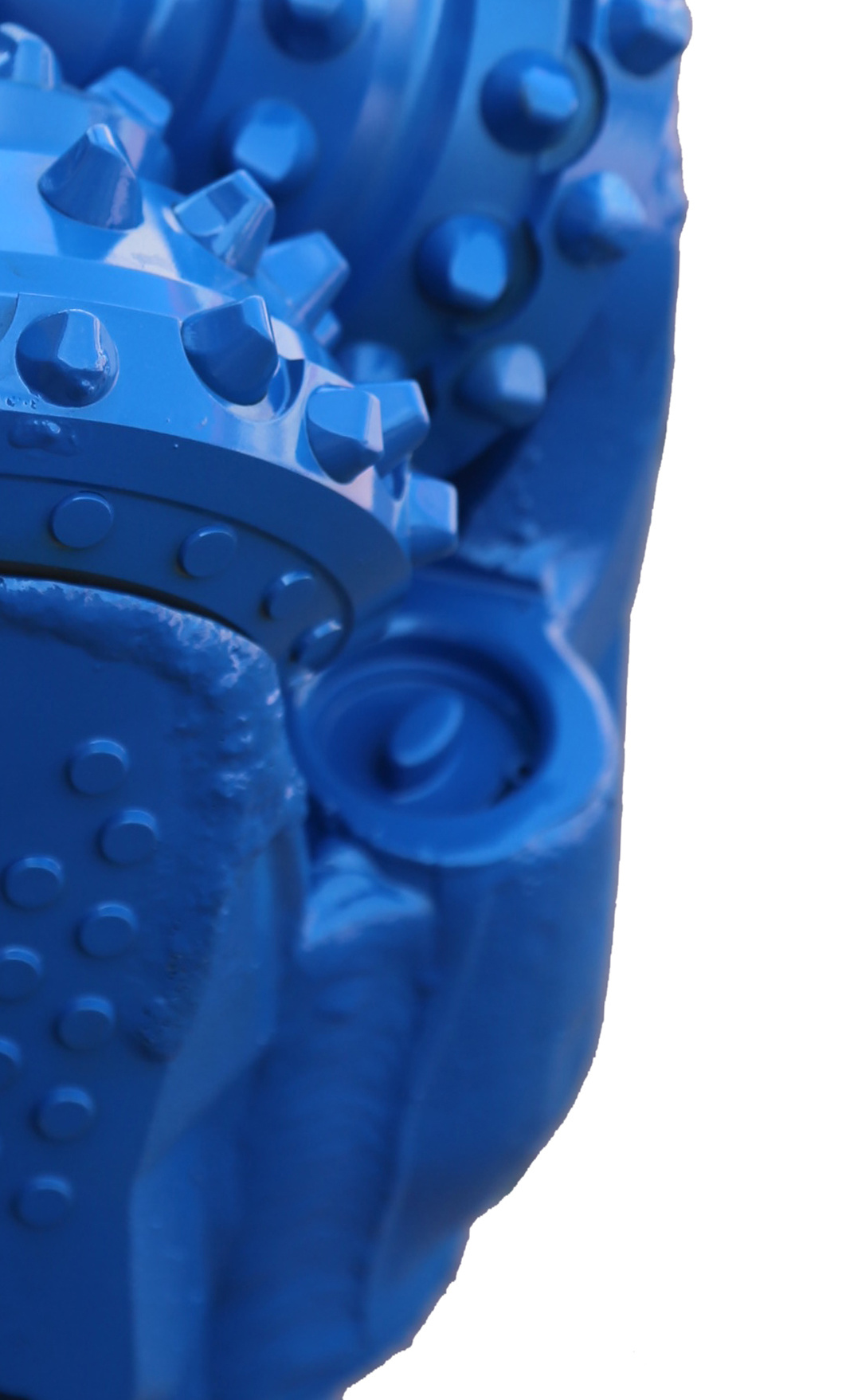

喷嘴 | 每个钻头上布置三个组合喷嘴,优化钻头水利系统,平衡流体流动,有利于清洗井底,防泥包。 |
多排 牙轮齿设计 | 能够在不降低钻头机械钻速的情况下,提高钻井效率,能更好的分散钻压,提高钻头的平衡性。 |
耐磨涂层 | 在牙轮钻头掌尖和牙掌边缘敷焊碳化钨耐磨材料,能够增强钻头的耐磨性,提高钻头在研磨地层和定向井作业中的使用寿命。 |
破岩机理
牙轮钻头通过切削齿的冲击、剪切和压碎作用破碎岩石。其破岩效率高,适应性强,能够应对从软到硬的各种地层。此外,复合齿形牙轮钻头结合了镶齿和钢齿的优点,进一步提高了破岩效率和使用寿命。
性能优势
牙轮钻头具有小接触面积、高比压、低扭矩和长刃总长的特点,使其在钻井过程中表现出较高的效率和稳定性。例如,复合齿形牙轮钻头兼具三牙轮钻头和盘式钻头的优点,能够显著提高机械钻速并延长使用寿命。
适用范围
牙轮钻头适用于多种地质条件,包括石油勘探、水井、地热井、煤层气井和矿山开采等领域。其设计可以根据不同地层的特性进行调整,以满足复杂地层的需求。
镶齿与钢齿的特点差异
镶齿的使用寿命更长,适用于中硬到极硬的地层,成本较高,但更适合长期作业;钢齿由于材料和结构限制,使用寿命较短,适用于软到中硬的地层,但成本较低,适合快速钻进。镶齿和钢齿各有优缺点,选择哪种类型的牙轮钻头需根据具体的地质条件和钻井需求来决定。
齿形 | 镶齿 | 钢齿 |
---|---|---|

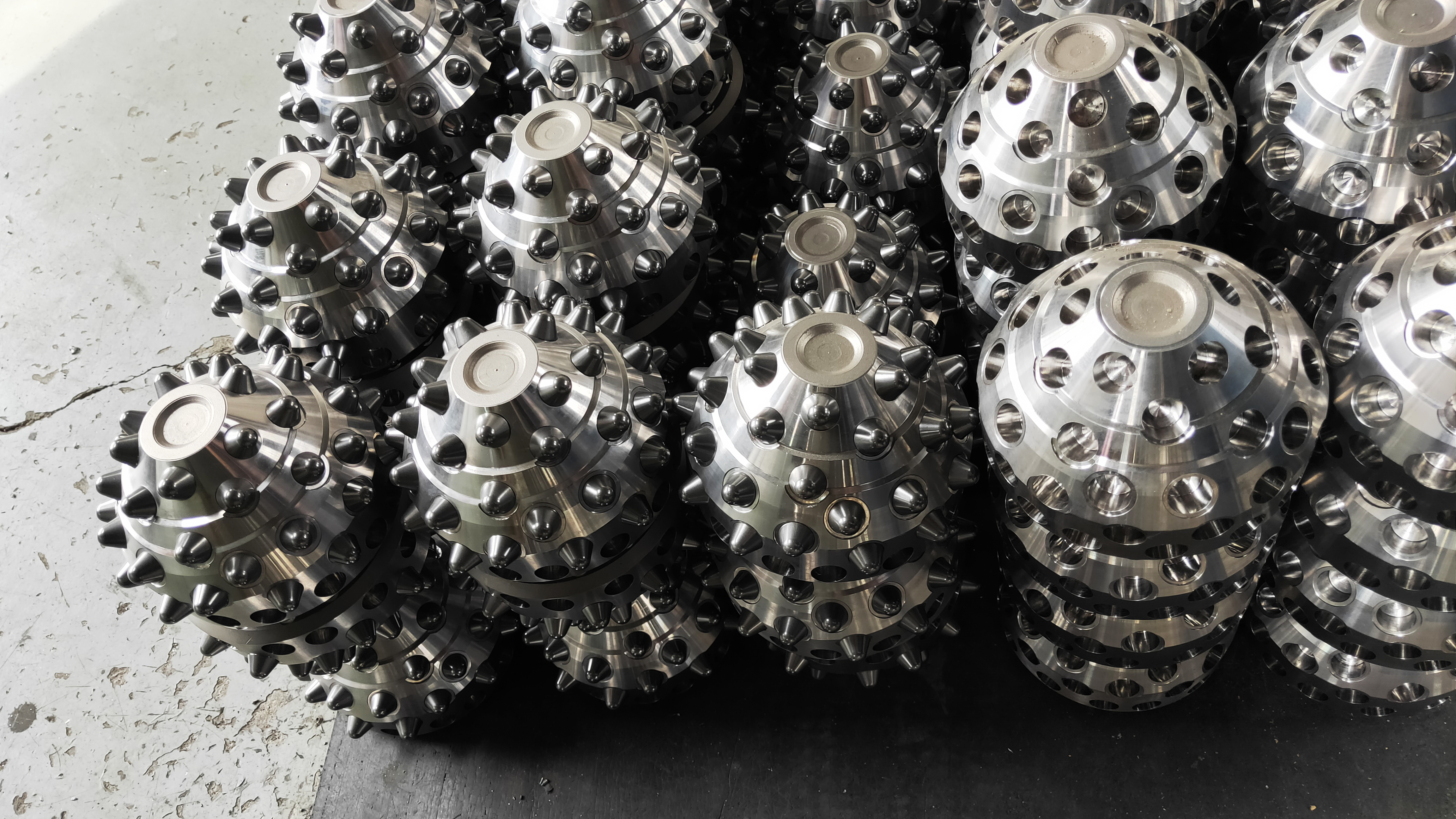

材料与制作方式 | 将硬质合金(如碳化钨)镶嵌在牙轮钻头的外齿圈上,通过钻孔后将合金齿嵌入其中形成。这种工艺使得镶齿具有较高的耐磨性和抗冲击能力。 | 直接从牙轮毛坯上铣削加工而成,通常采用楔形齿设计。为了提高耐磨性,钢齿表面常敷焊一层硬质合金粉或碳化钨粉。 |
适用地层 | 适用于中硬到极硬的地层,如硬岩或研磨性极高的岩石。镶齿的硬度和耐磨性优于钢齿,因此在高研磨性的地层中表现出色。 | 主要用于软到中硬的地层,如泥岩、页岩、砂岩等。其设计目标是快速钻进,因此齿形较宽、较长,以适应较低的研磨性地层。 |
齿形设计 / 保径能力 | 形状多样,包括球形、锥形、楔形等,具体选择取决于地层特性。例如,在硬地层中,常用短锥形或球形镶齿以提高抗压强度和破岩效率。 | 为防止钻头直径过度磨损,钢齿牙轮钻头通常在外排齿上设计修边齿或采用特殊形状(如T型、L型)以增强保径能力。 |
使用寿命 | 耐磨性较高,其使用寿命通常比钢齿更长,尤其在硬地层条件下更为明显。 | 使用寿命较短,尤其是在硬地层中容易磨损,但其成本较低,适合快速钻进的需求。 |
橡胶密封和金属密封的特点差异
橡胶密封和金属密封各有优缺点,选择时需根据具体工况和经济预算综合考虑。对于要求较高的工况,金属密封是更优的选择;而对于成本敏感型项目或地层较软的场景,橡胶密封则更为适用。
密封方式 | 橡胶密封 | 金属密封 |
---|---|---|
密封原理与结构 | 橡胶密封主要依靠高弹性的丁腈橡胶或氯丁橡胶等材料,通过径向压缩实现密封。其特点是结构简单、成本较低,但耐高温和耐磨损性能较差,容易因磨损导致密封效果下降。 | 金属密封由两个金属环和两个弹性橡胶功能圈组成,通过金属环的相对运动产生张力,使金属环与橡胶圈紧密结合,从而实现密封。金属密封具有更高的密封可靠性,适用于高转速和高压环境,但制造成本较高。 |
使用寿命与可靠性 | 由于橡胶材料的弹性模量较低,在长期使用中容易因磨损而失效,导致密封性能下降。因此,橡胶密封的使用寿命相对较短,尤其在高转速或复杂工况下表现不佳。 | 金属密封的可靠性较高,其金属环和橡胶圈的结合设计能够有效抵抗磨损和高温高压环境,延长使用寿命。此外,金属密封的摩擦发热量低,适合高转速工况。 |
适用场景 | 适用于地层软、井位不深且对钻头要求较低的场景。橡胶密封价格便宜,适合成本敏感型项目。 | 适用于对钻头要求较高的领域,如硬岩地层、高温高压井段以及需要高转速运行的工况。 |
性能优缺点 | 优点是成本低、结构简单;缺点是耐高温和耐磨损性能较差,容易因磨损导致失效。 | 优点是密封可靠性高、耐高温高压、寿命长;缺点是制造成本高、对振动敏感,且安装精度要求较高。 |
技术改进与发展趋势 | 近年来通过新型材料(如氢化丁腈橡胶HNBR)的研发,提高了其耐高温和耐磨损性能,但仍无法完全替代金属密封在复杂工况下的应用。 | 双金属浮动密封结构逐渐成为主流,其结合了金属环的高强度和橡胶圈的弹性优势,进一步提升了密封性能和使用寿命。 |
技术改进与创新
随着新材料和新工艺的应用,牙轮钻头的性能得到了显著提升。例如,复合齿形牙轮钻头结合了镶齿和钢齿的优势,不仅提高了破岩效率,还增强了耐磨性和适应性。此外,新型牙轮钻头的设计注重优化布齿方式和强化表面处理,以适应更复杂的地质条件。
常见问题
Q:我司的优势是什么?
A:我司兼具研发和制造,是深耕业内30多年的钻头制造商,为客户提供设计研发、定制建议、生产制造、厂家直销、运输售后的高效率一条龙服务。
Q:如何在站内找到您需要的钻头型号?
A:可根据“IADC编码”、“齿形”、”适应地层“等信息,在站内“产品中心”查找您需要的产品。
Q:如果找不到您需要的型号?您不知该如何选择所需的型号? 如何定制产品?
A:可点此处联系我们或在线留言,告知我们您的需求,我们会很快联系您,并在以下方面为您提供专业建议。
钻头类型 | 2-26英寸PDC钻头(钢体钻头/胎体钻头)、牙轮钻头、特殊钻头(取芯、复合型)、其他钻井工具 |
---|---|
钻头参数 | PDC钻头(刀翼数、切削齿规格、复合片种类、接口规格)、牙轮钻头(齿型(镶齿/钢齿)、密封形式等; |
钻井信息 | 测井信息、井深和类型(石油井、天然气井、地热井、水井...) |
岩层种类 | 硬度1-7;石灰岩、白云岩、砂岩、黏土岩、页岩,等等 |
地理位置 | 国内国外、具体区段和运输重量; |
其他技术疑问 | - |
Q:定制产品多久可以到货?
A:一般3天完成样品模型,15天旺季发货,通过陆运、海运、空运或其他运输方式。
Q:如何解决您的技术疑点?如何询价?
A:请联系邮箱 rszwt2023@ruishibit.com 或微信 zom2077 ,我们将尽快安排专业人员为您逐个解决技术疑点并报价。
Q:我司钻头产品有哪些配件?
A:装箱后会有相关说明书进行说明。
Q:我司还有其他哪些相关产品或服务?
A:我司不仅生产制造各类PDC钻头和三牙轮钻头,还制造水力振荡器、扩孔器、螺杆钻具、旋挖钻具、工程掌片。如果您有行业相关的其他问题,我们也尽力为您解答。
……
公司资质

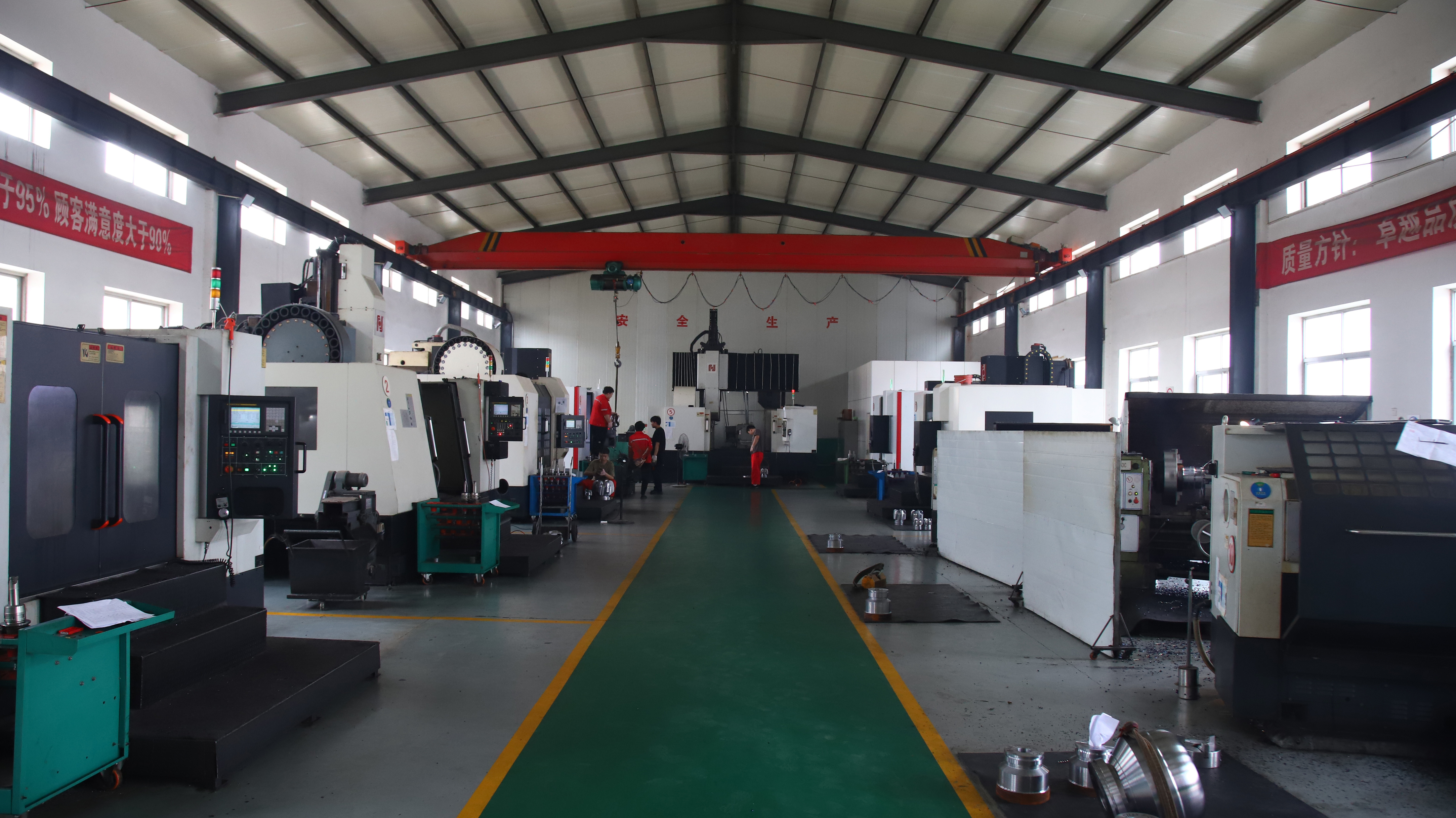

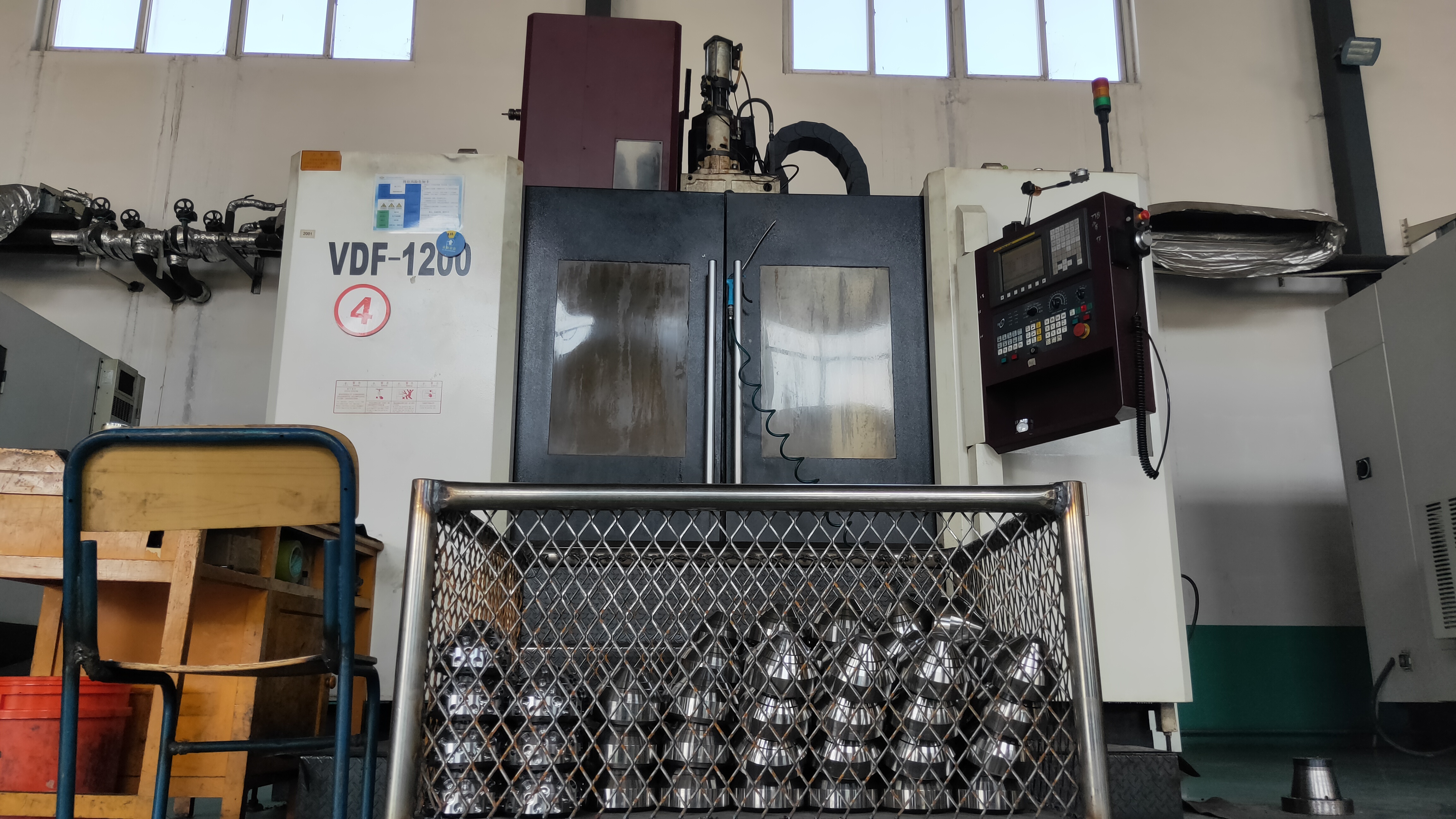

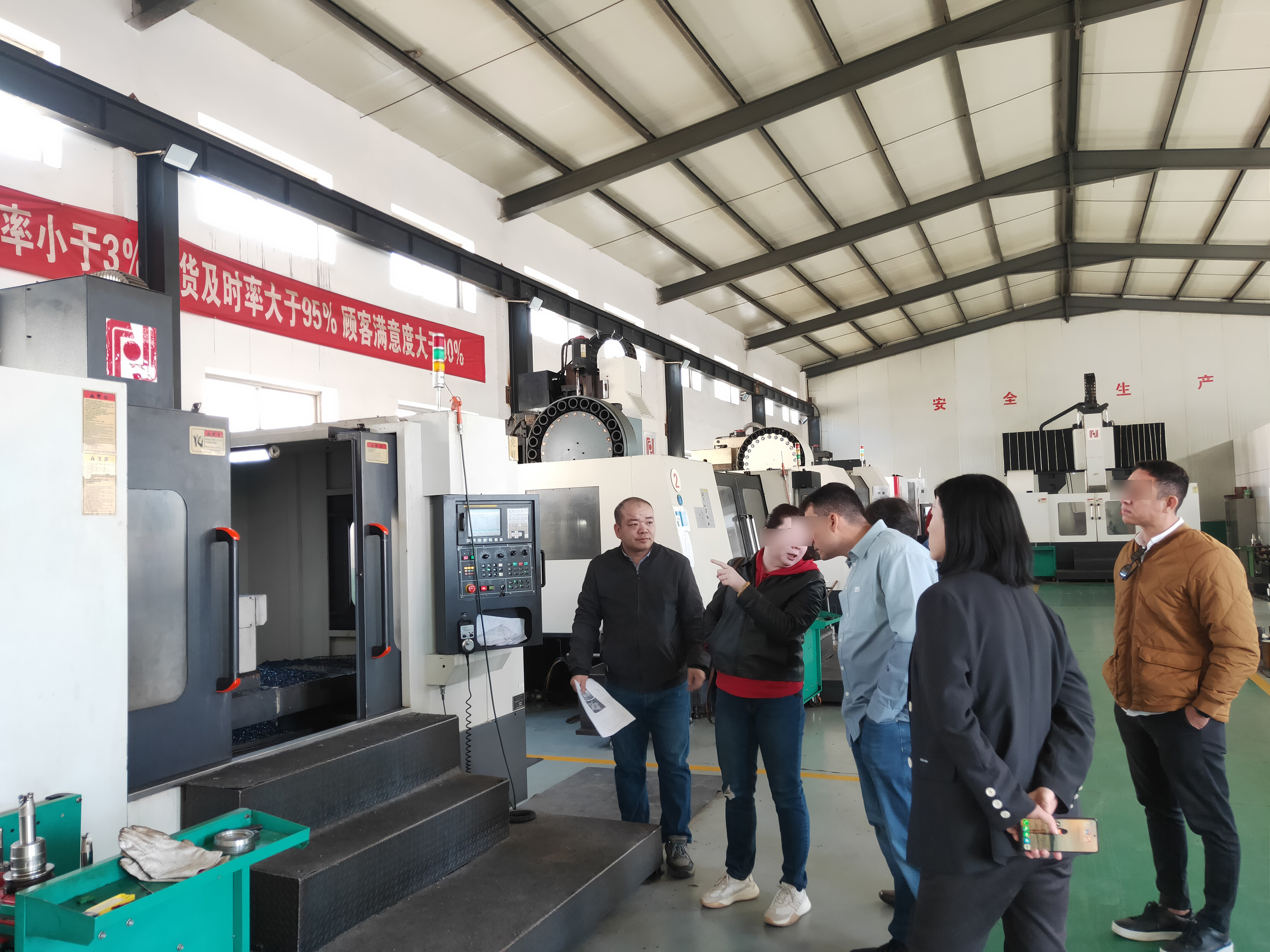

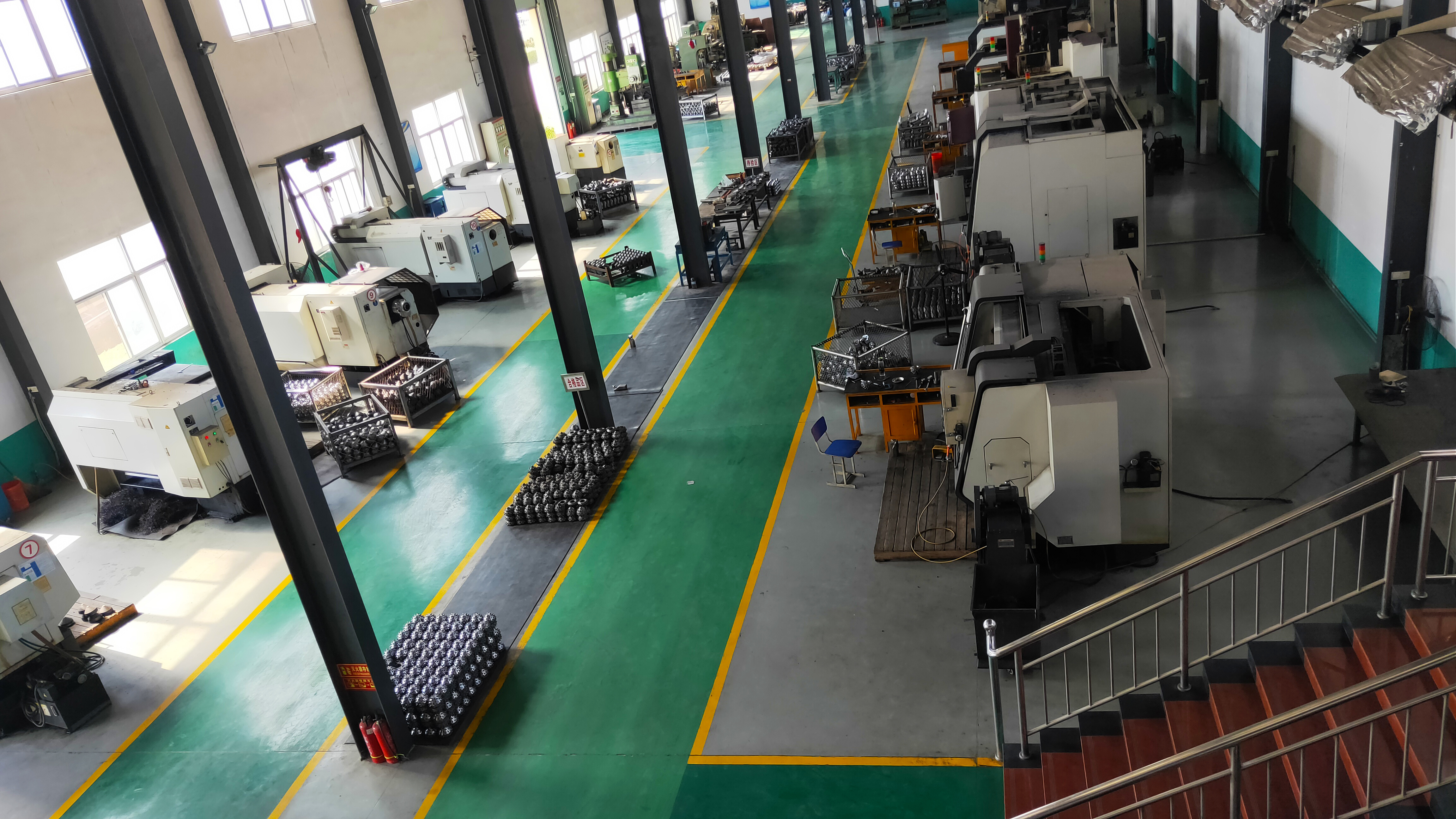

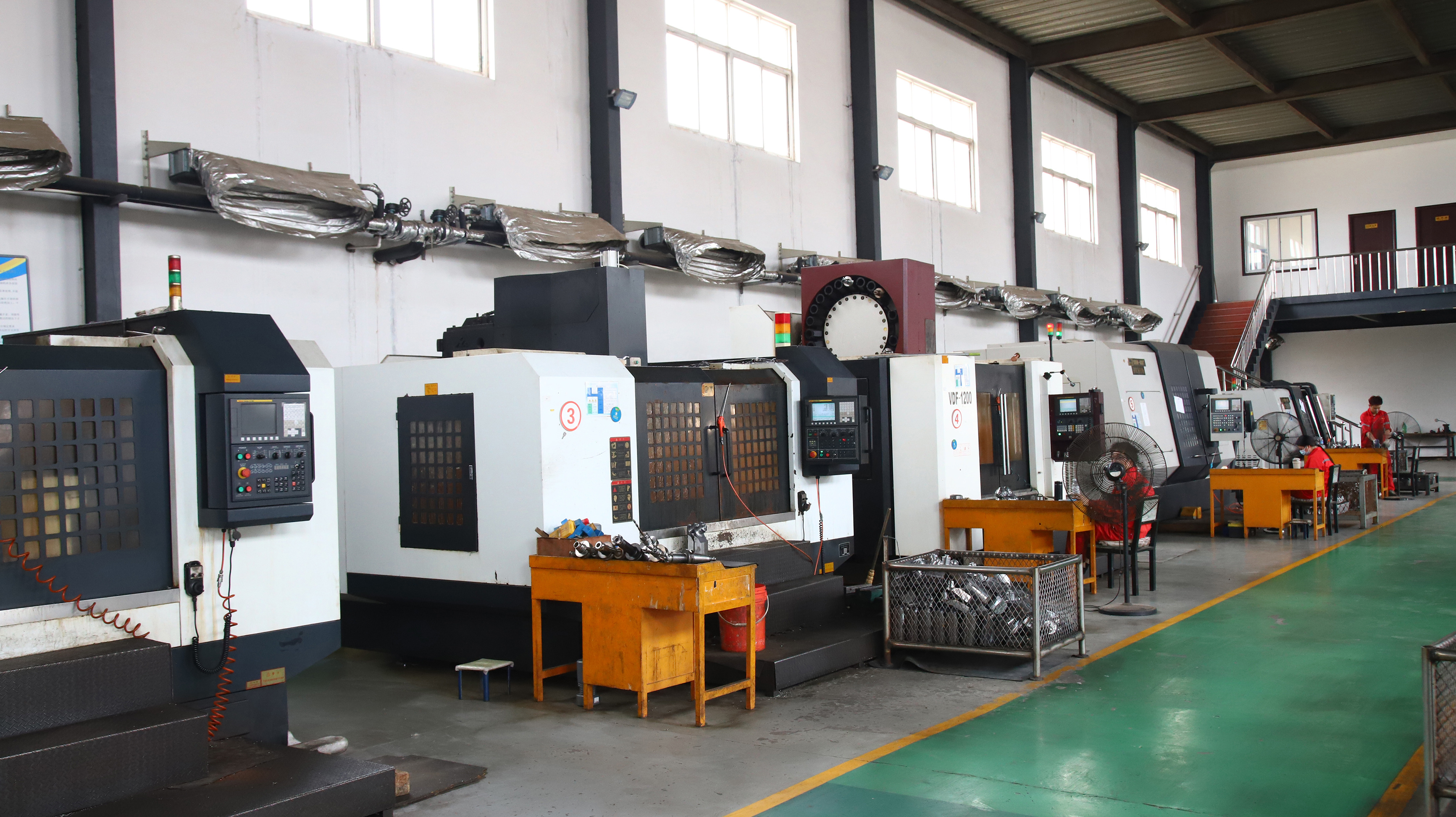

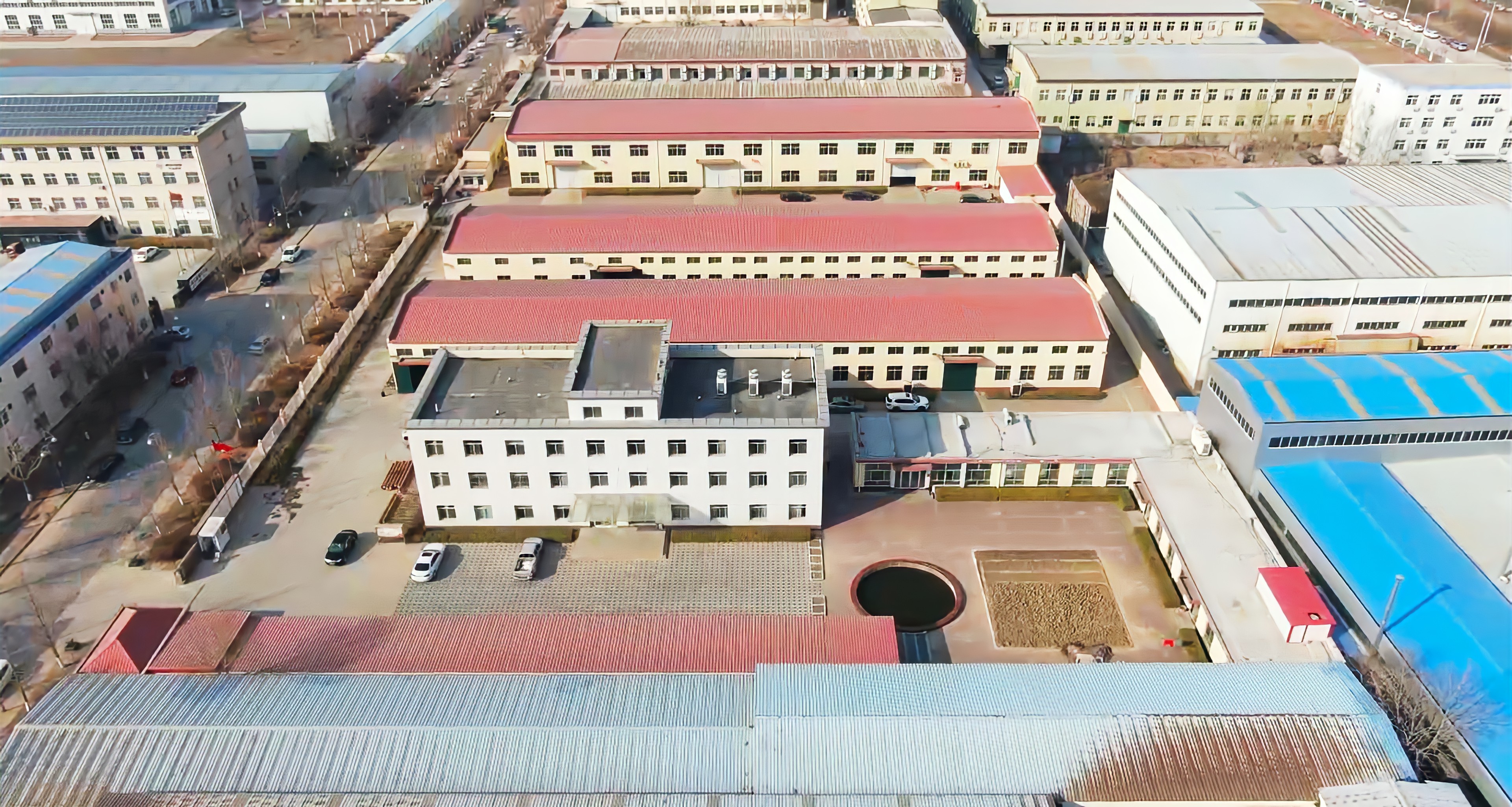

河北锐石钻头制造有限公司,始于1990年,是中石油、中石化、中海油长期的一级供应商,拥有一批从事钻头设计30多年的技术专家、先进的五轴加工中心和大量数控机床,可生产2英寸到26英寸的全型号PDC钻头,各型号牙轮钻头、取芯钻头、复合型钻头、扩孔器、水力振荡器、螺杆钻具等钻井工具,以及金刚石拉丝模坯,可根据客户需求定制产品。
我们在企业运营中严格执行API质量管理标准、ISO9001质量管理体系认证、ISO14001环境管理体系、ISO45001职业健康安全管理体系,详情请跳转“荣誉资质”页面。

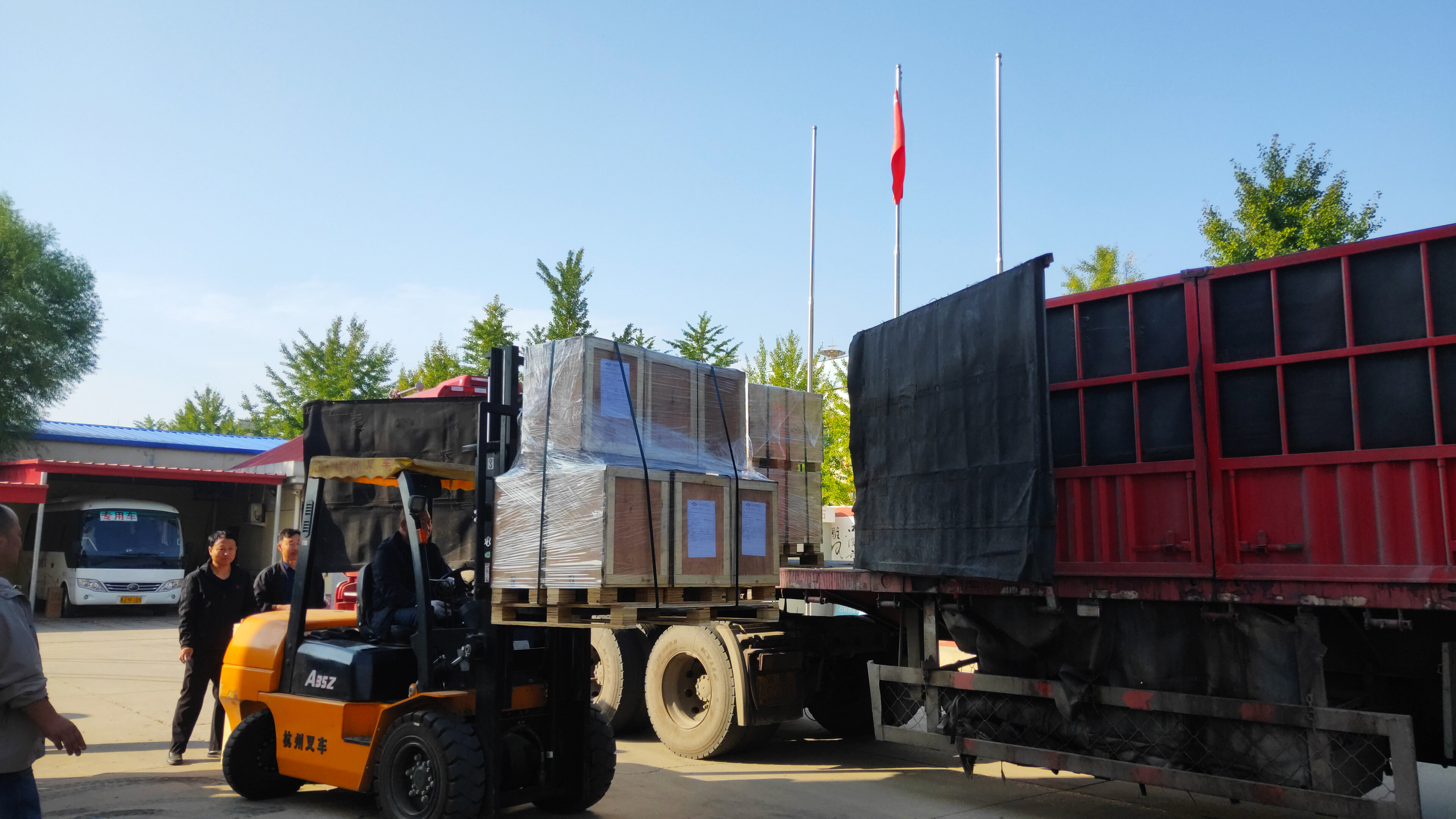

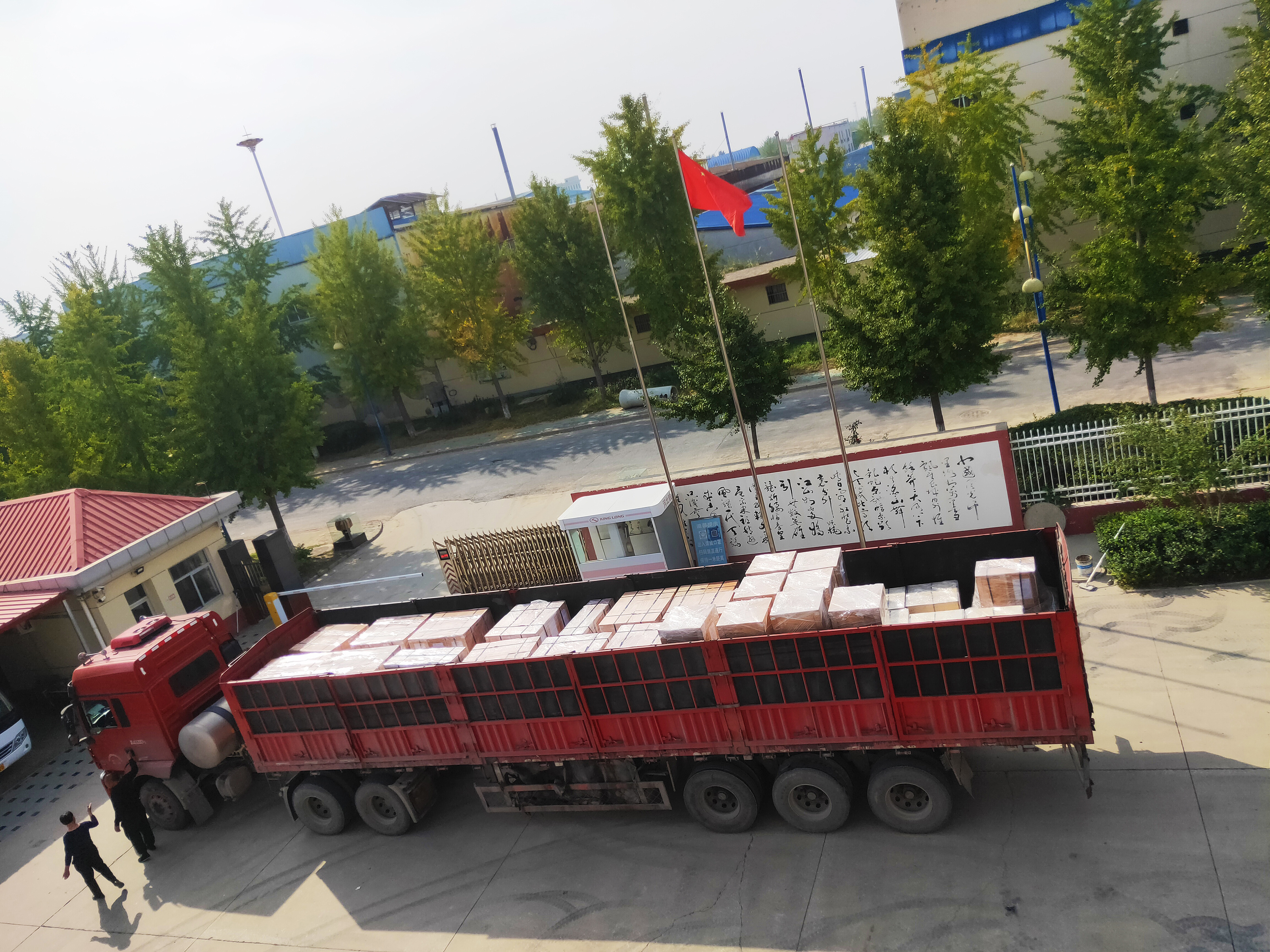

公司配备专用车队,选址交通发达,临近京九铁路和大广高速,津保南线横穿东西,样品成型3日完成,旺季发货可于15日到达。我司钻头历经三十年磨砺研发,受到99%以上客户的好评率。
